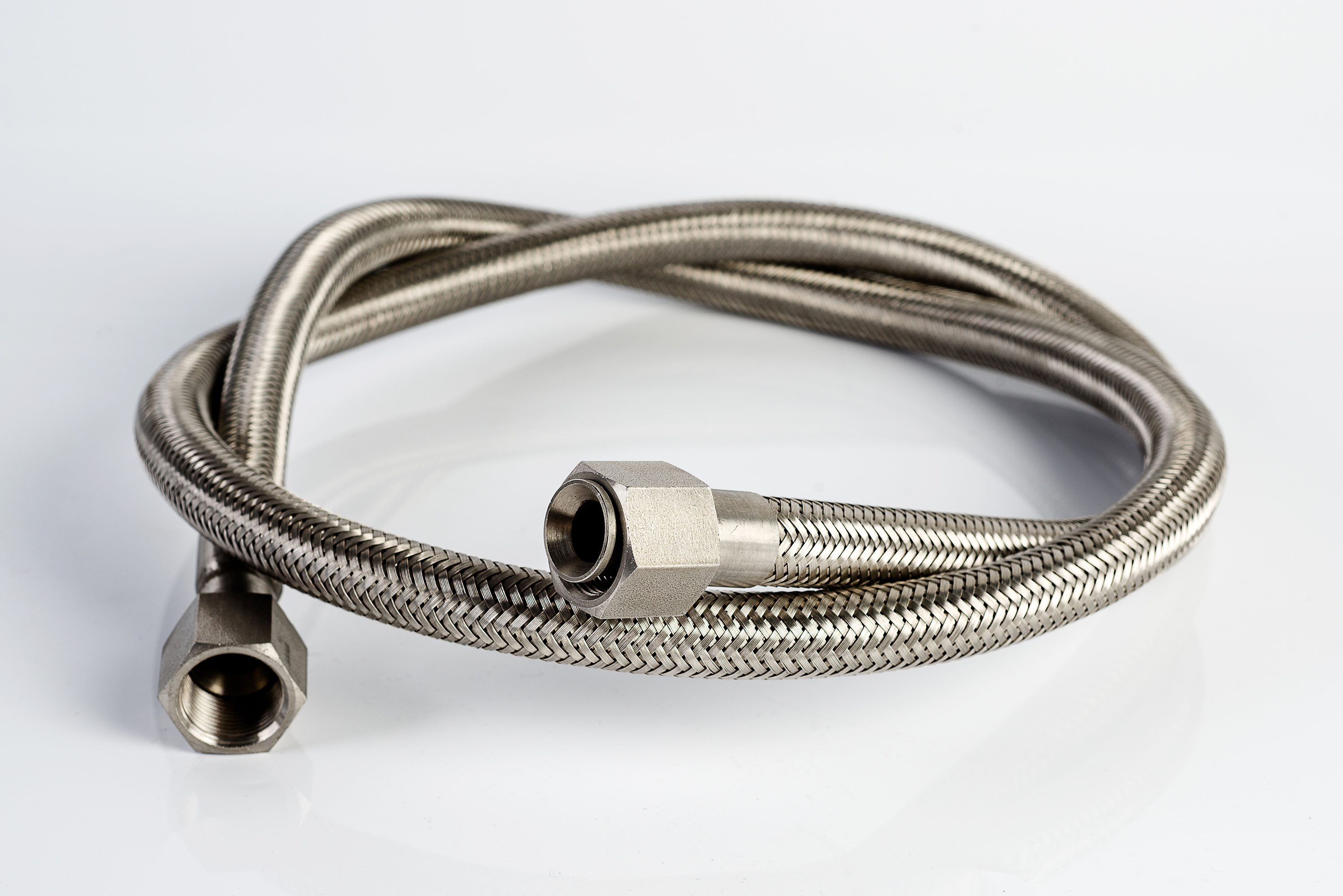

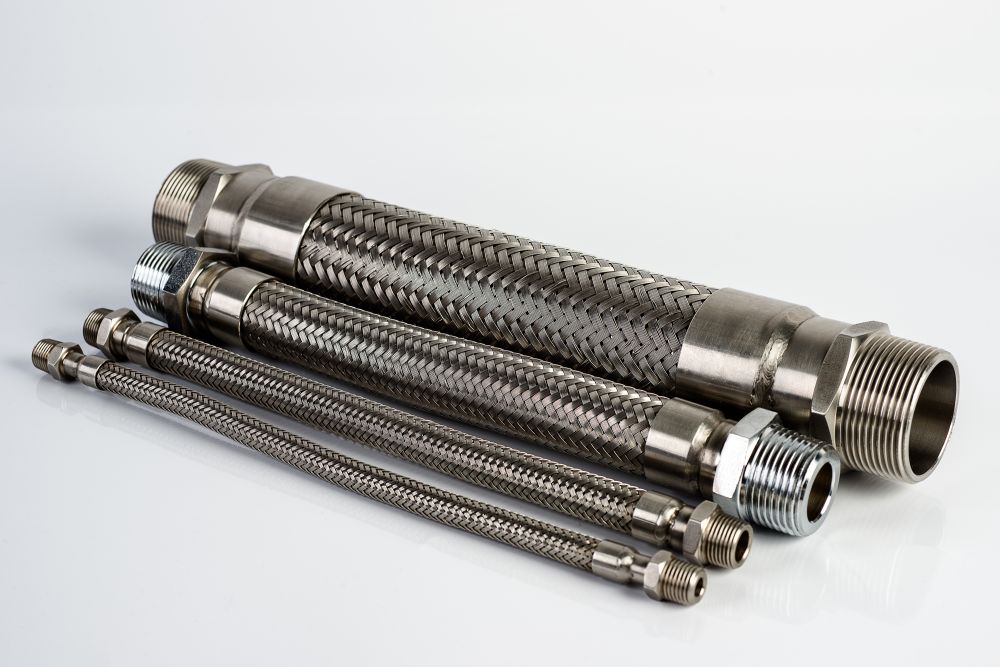

Металлорукава высокого давления из нержавеющей стали - это герметичный гибкий трубопровод, применяется для состыковки различных узлов и агрегатов, там, где не обойтись обычными трубами.

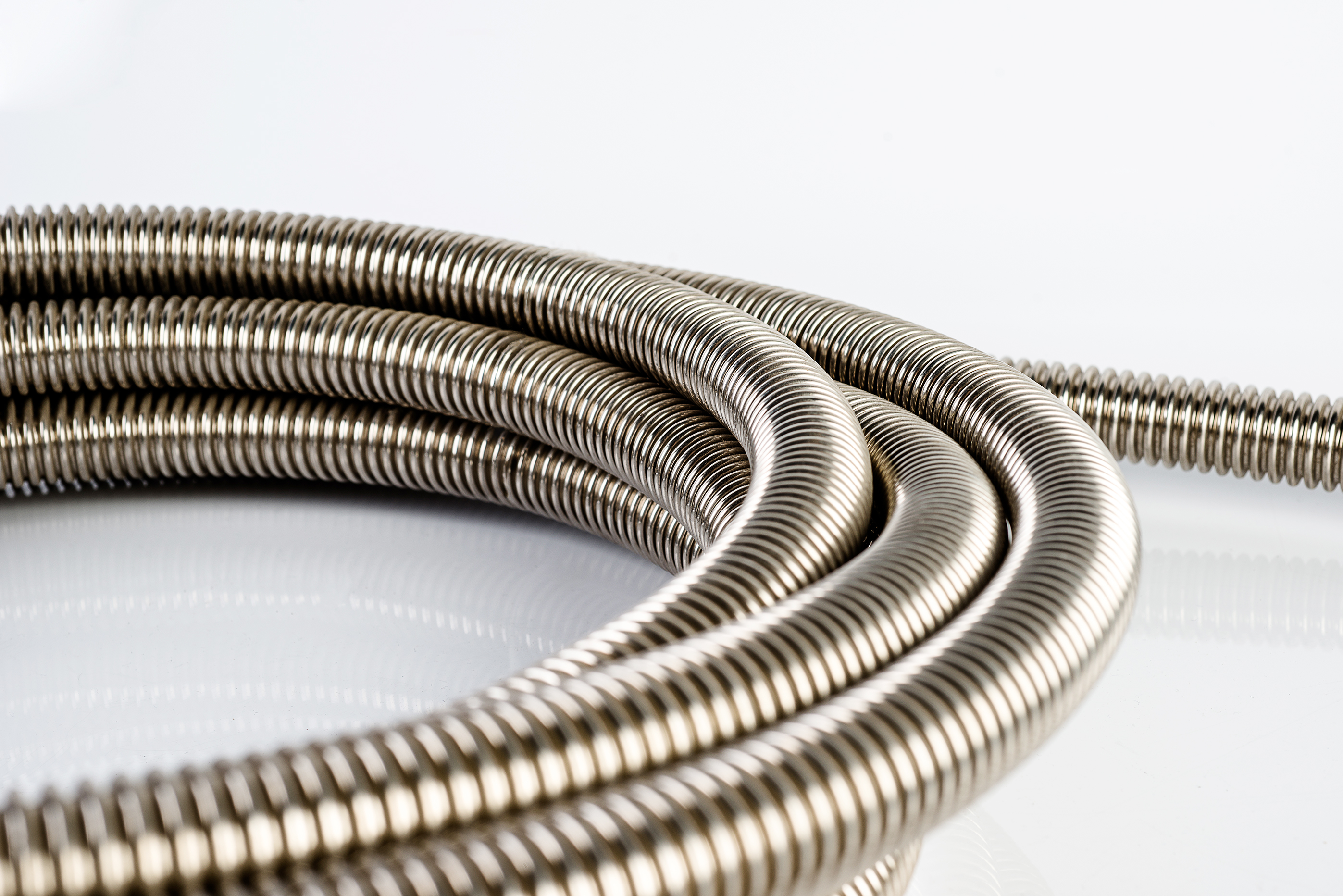

Конструктивно металлорукав состоит из нержавеющей гофры и оплетки, способен работать в криогенных установках при значительно низких температурах от - 200°С а так же при высоких температурах до 650°С за счет применения легированной нержавеющей стали. Помимо внушительного температурного диапазона, металлорукава выдерживают высокое давление до 300 бар, за счет двух, трех наружных оплеток. Линейка диаметров выпускаемых рукавов от 4 до 100 мм. По длине ограничений теоритически нет. Рабочей средой являются: жидкие, газообразные реже сыпучие продукты, в том числе агрессивные, растворы солей и кислот. Применяются металлорукава во многих отраслях промышленности и производства: атомной, судостроительной, пищевой за счет применения пищевой нержавеющей стали 12х18н10т.

Устанавливаются металлорукава на динамических участках трубопровода, за счет гибкости компенсируют требуемые перемещения, служат для гашения вибраций исходящих от компрессоров, насосов и других установок. Металлорукав ни при каких условиях не работает на растяжение, сжатие, скручивание вдоль оси, все перемещения только за счет изгиба, ограниченно минимальным радиусом изгиба, при этом важно правильно выбрать схему монтажа.

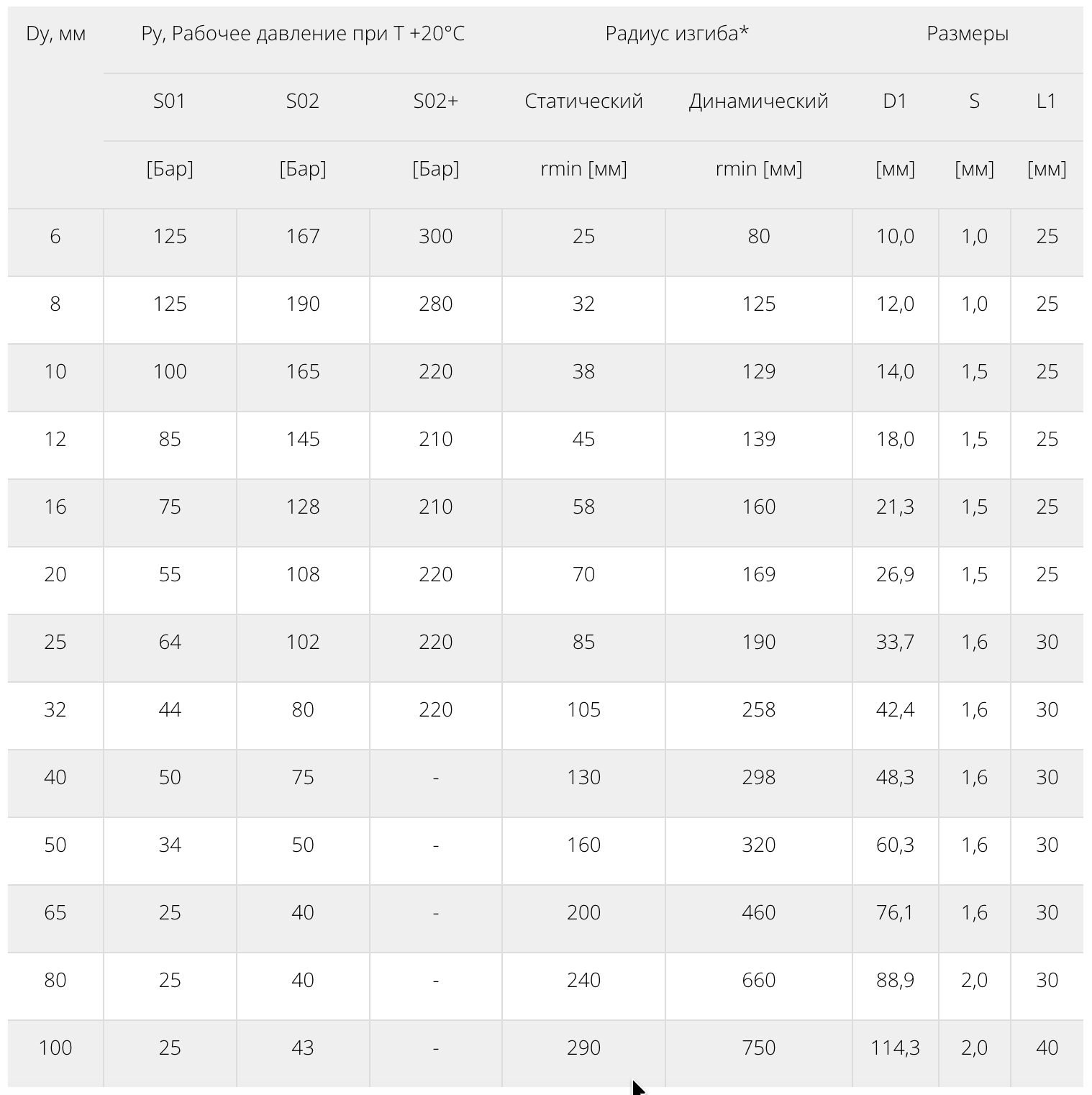

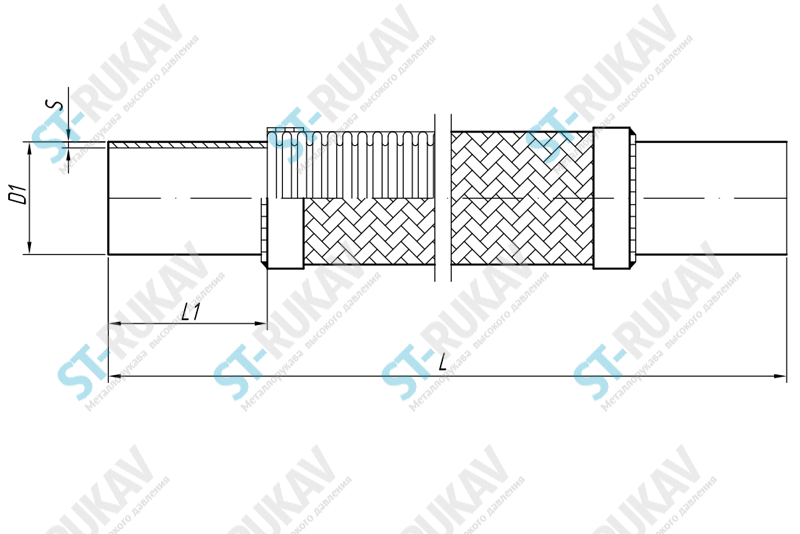

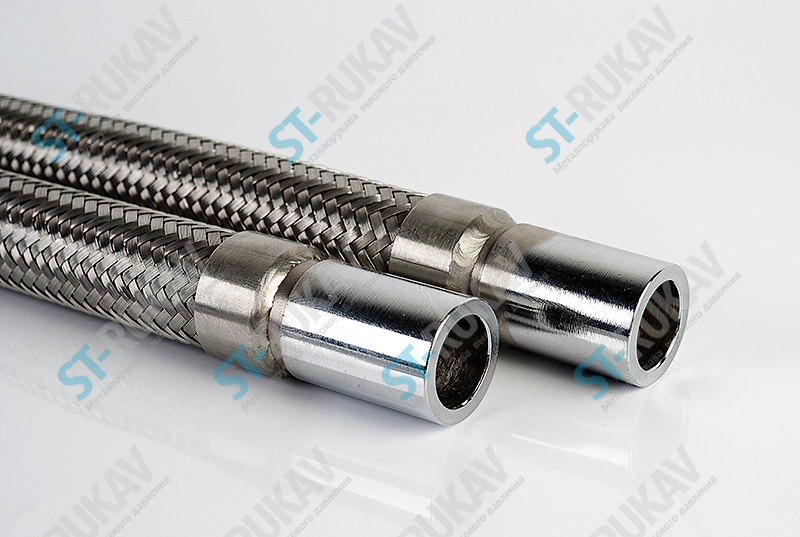

Металлорукава оснащаются различной соединительной концевой арматурой (фитингами), самый распространённый тип соединений является «под приварку» - серия STR 010. Преимущество данного соединения: относительно низкая стоимость, небольшой срок изготовления, из минусов при монтаже требуются сварочные работы. Не редко применяется серия STR 011 с удлиненными патрубками.

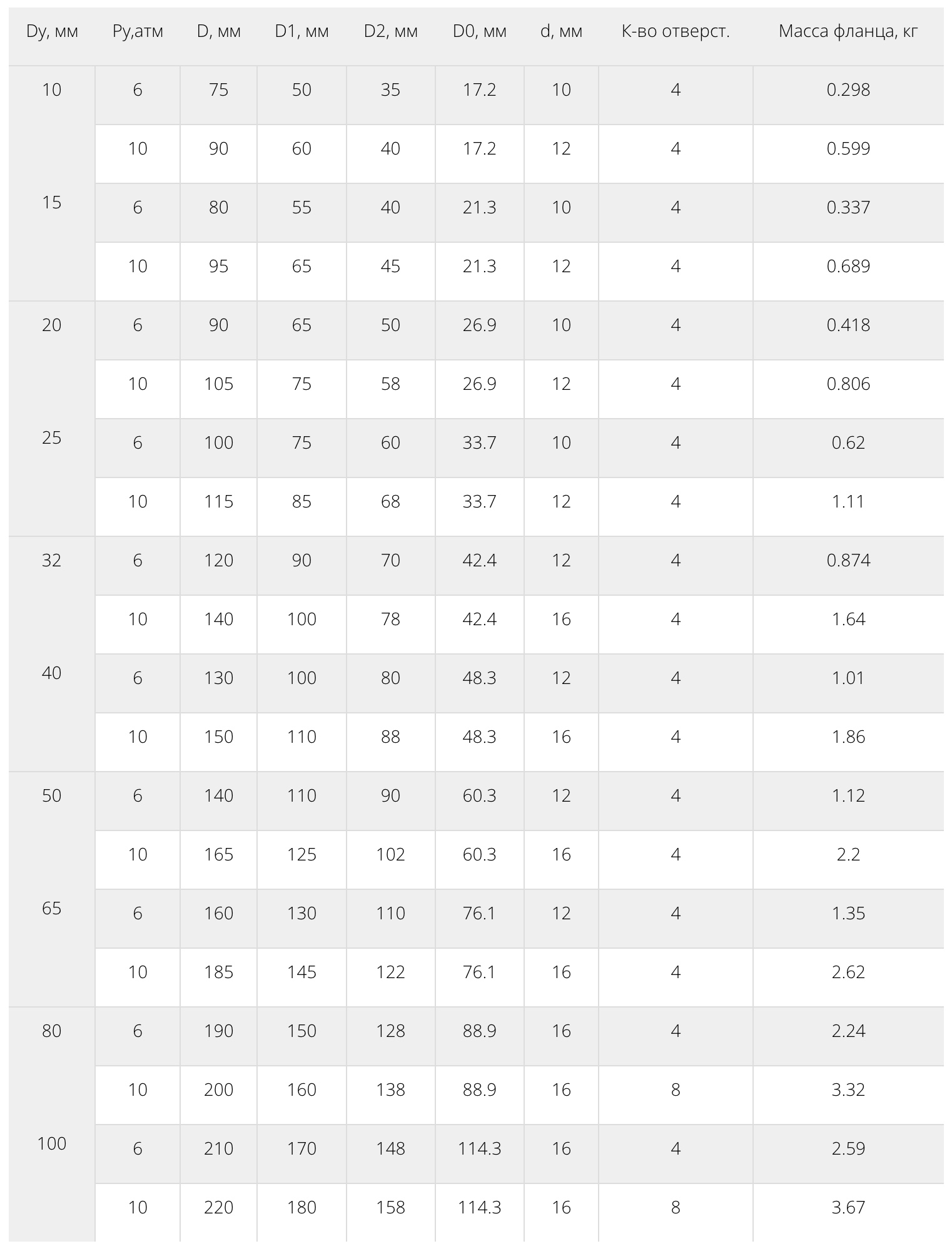

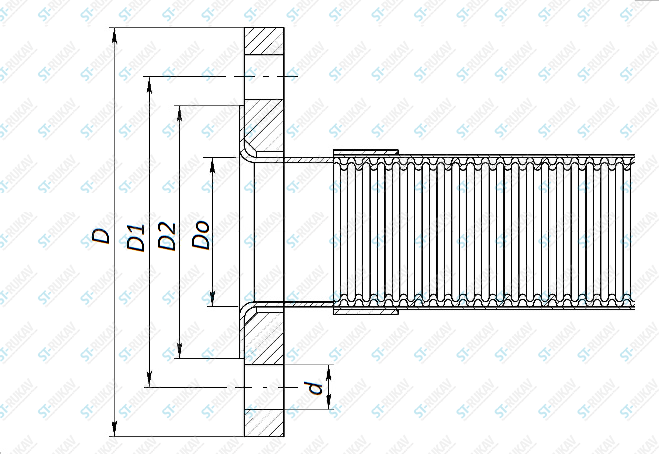

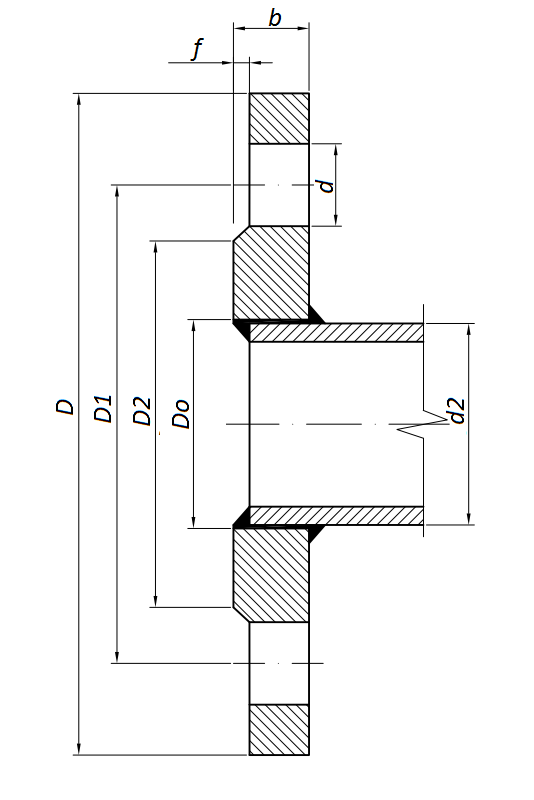

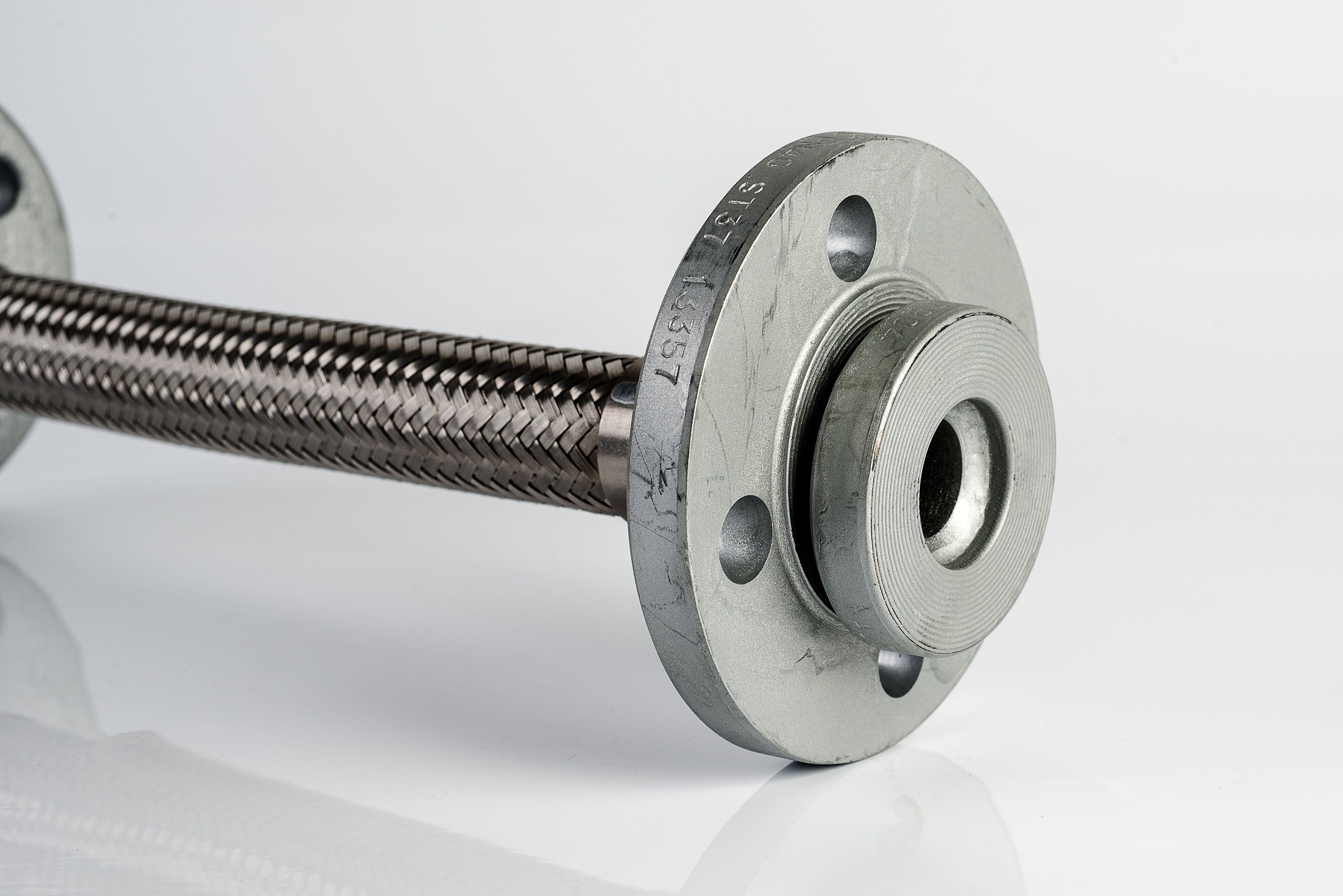

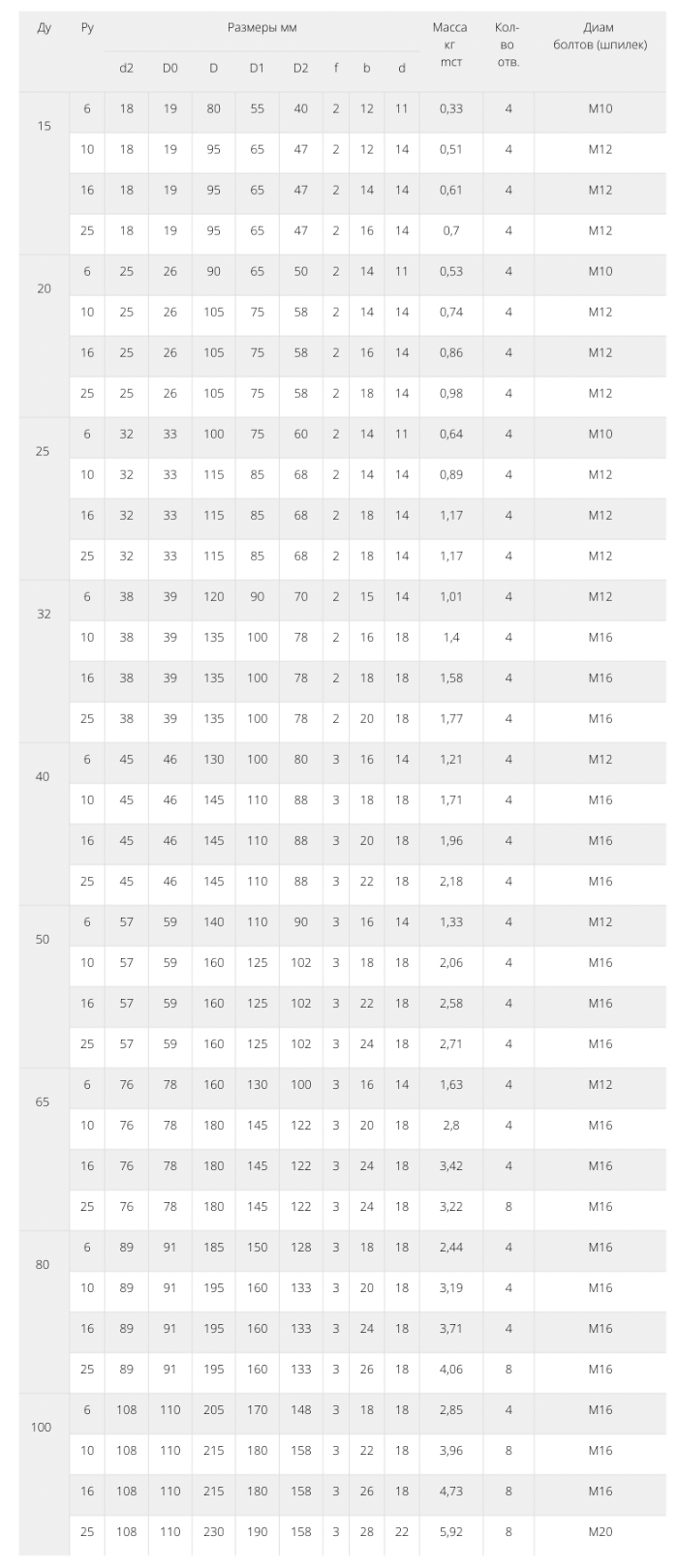

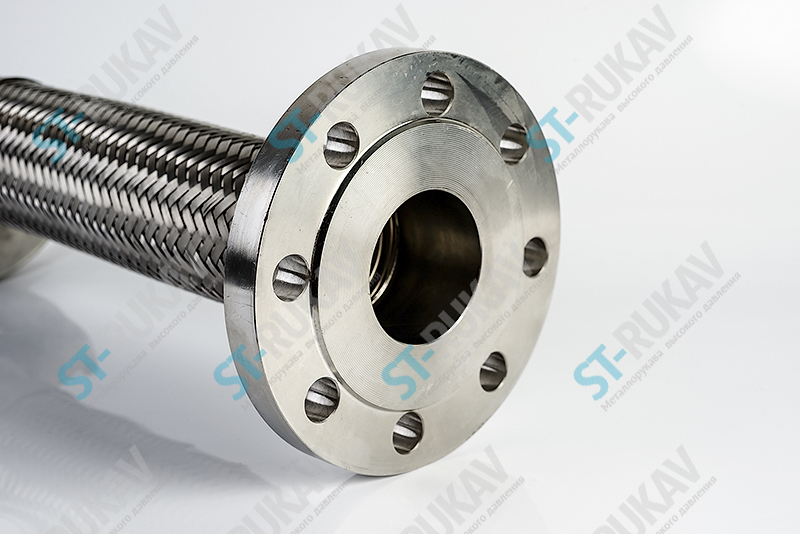

Фланцевое соединение так же используется довольно часто, потребуются ответные фланцы на трубопроводе. Чаще всего комплектуются приварными фланцами по ГОСТ 12820-80 – серия STR 020. В местах, где необходимо обеспечить соосность отверстий при монтаже под болты и шпильки, применяют металлорукава серии STR 022 - свободные фланцы ГОСТ 12822-80, при незначительном давлении могут применяться фланцы свободные на отбортовке серия STR 023. На трубопроводах с высоким давлением от 16 бар и выше используют серию STR 021 с воротниковыми фланцами ГОСТ 12821-80.

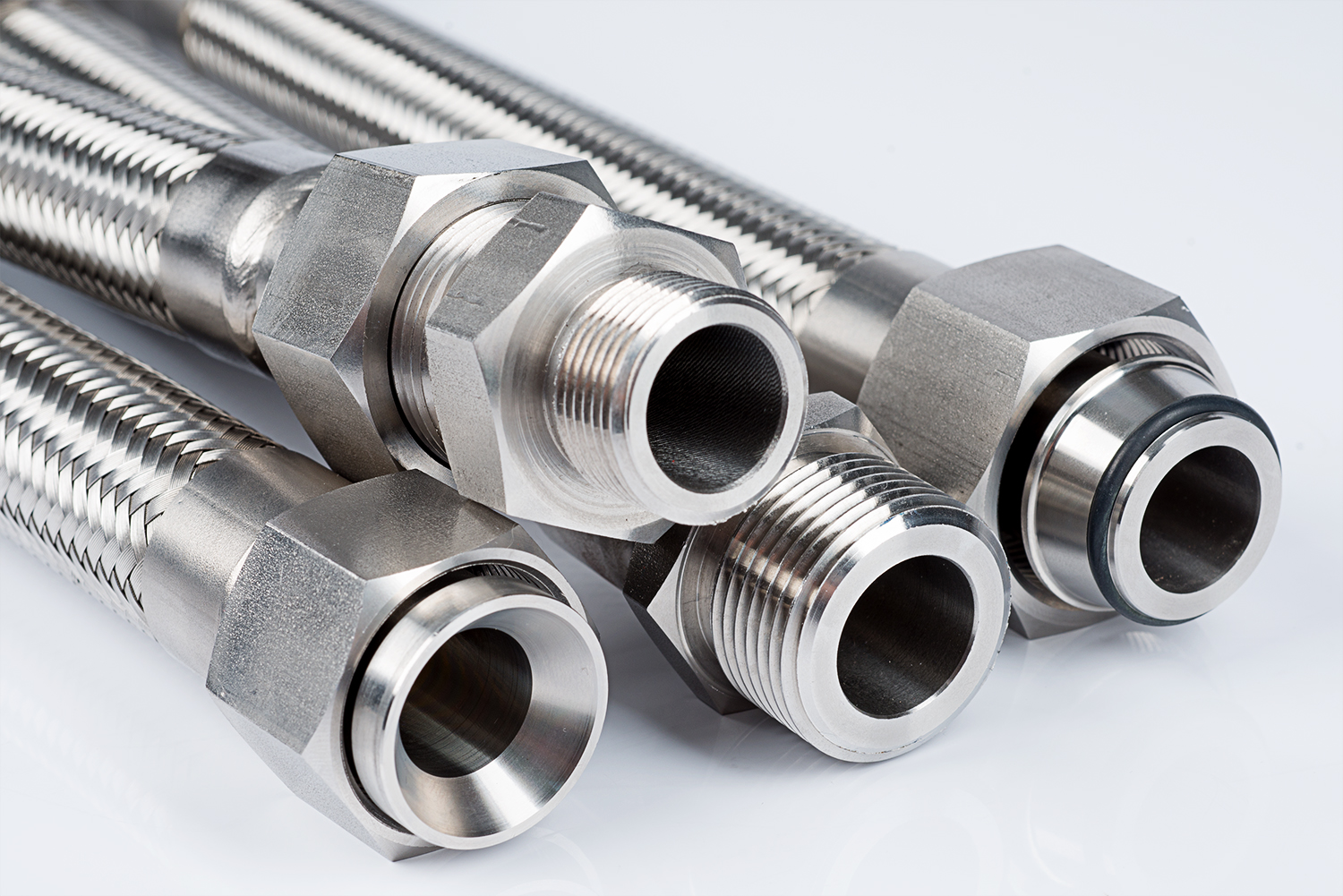

Резьбовые соединения, впечатляют многообразием видов и типоразмеров. Основные серии приведены ниже, возможно изготовление нестандартных соединений, а так же непредставленных на нашем сайте.

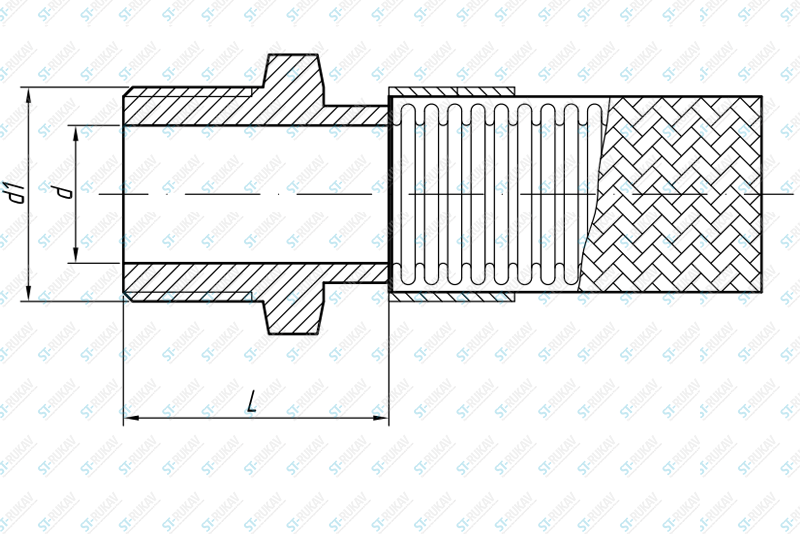

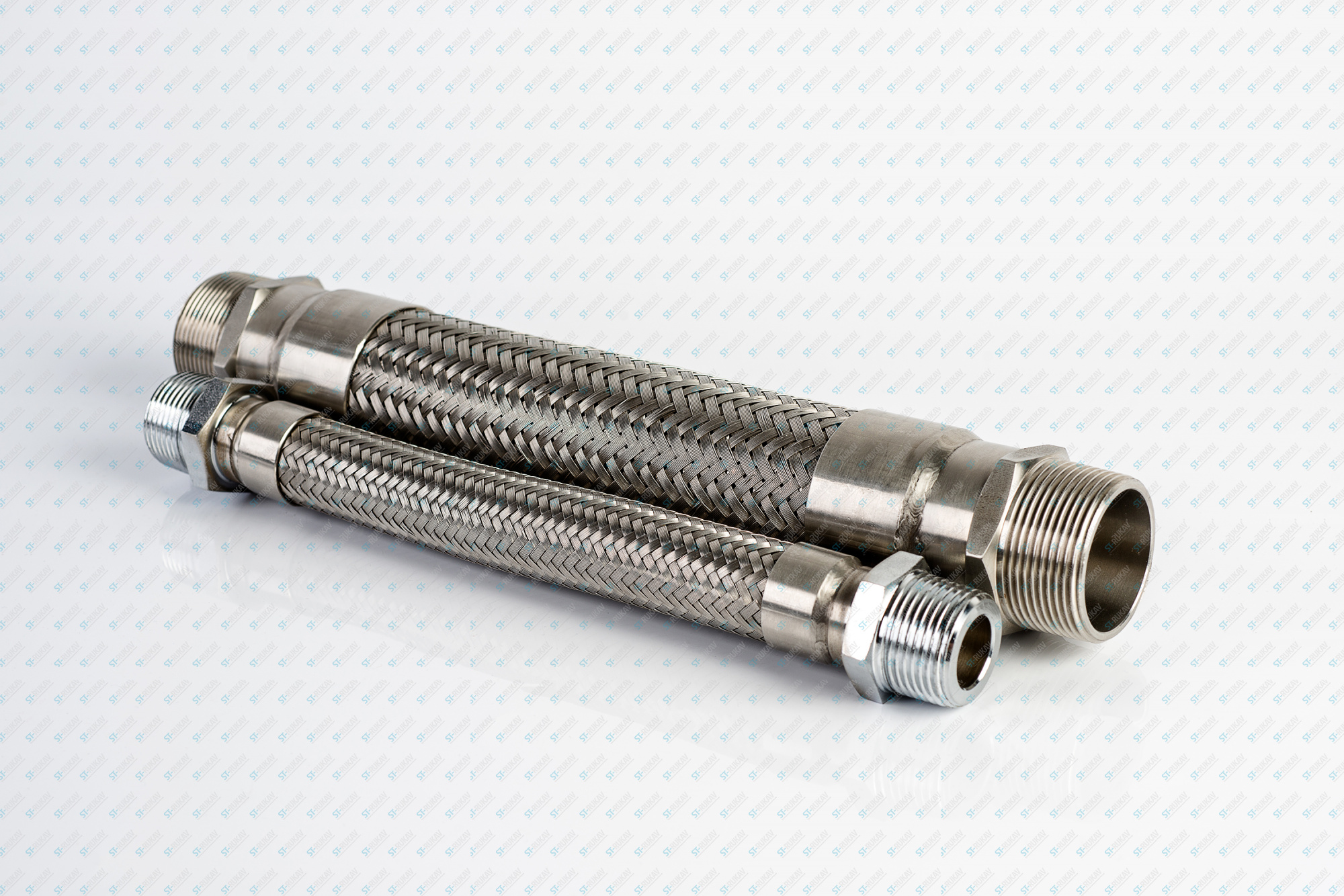

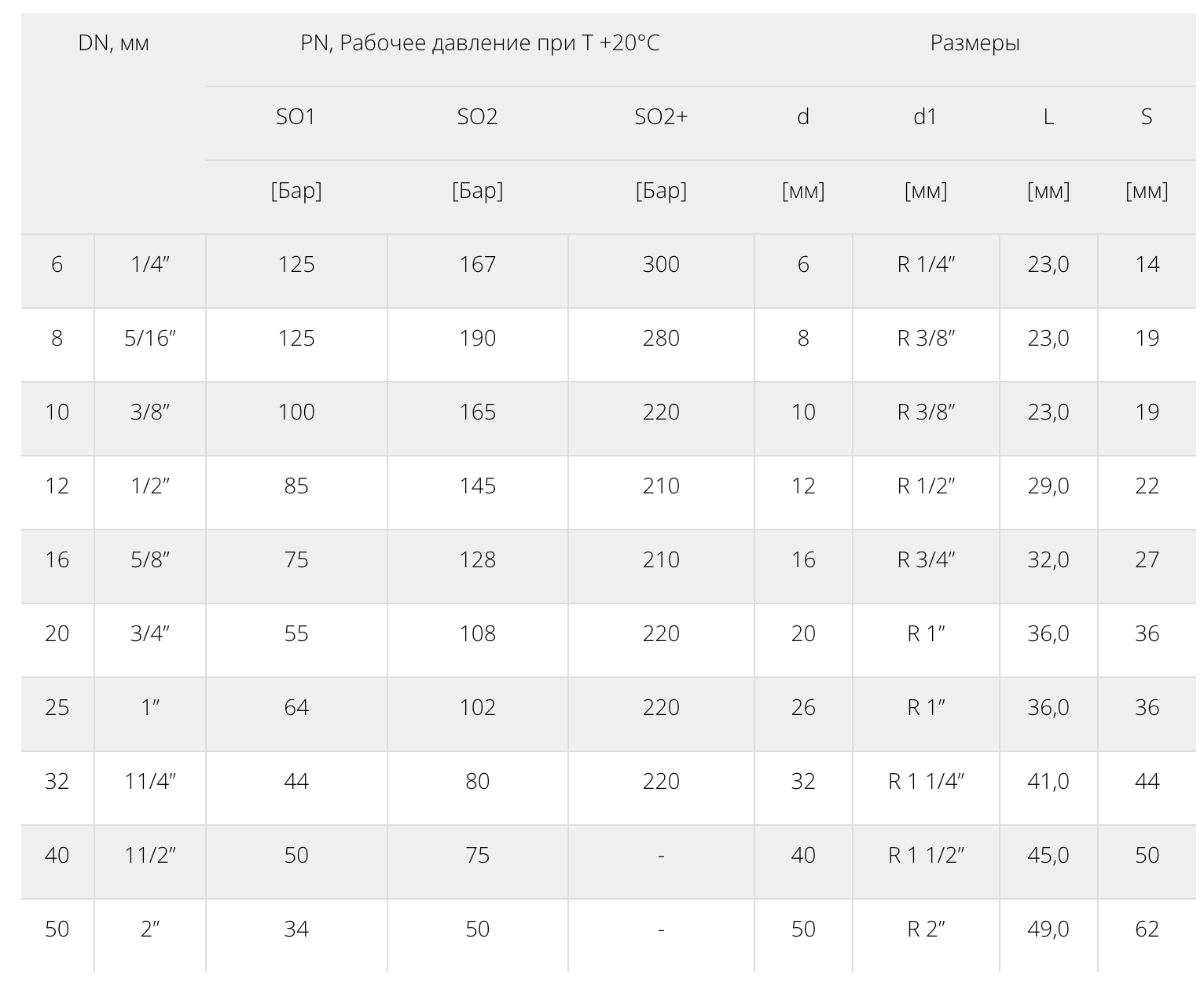

STR 030 металлорукава оснащаются штуцерами с трубной цилиндрической резьбой G, штуцера с дюймовой конической R - STR 031, метрическая наружная М - STR 032.

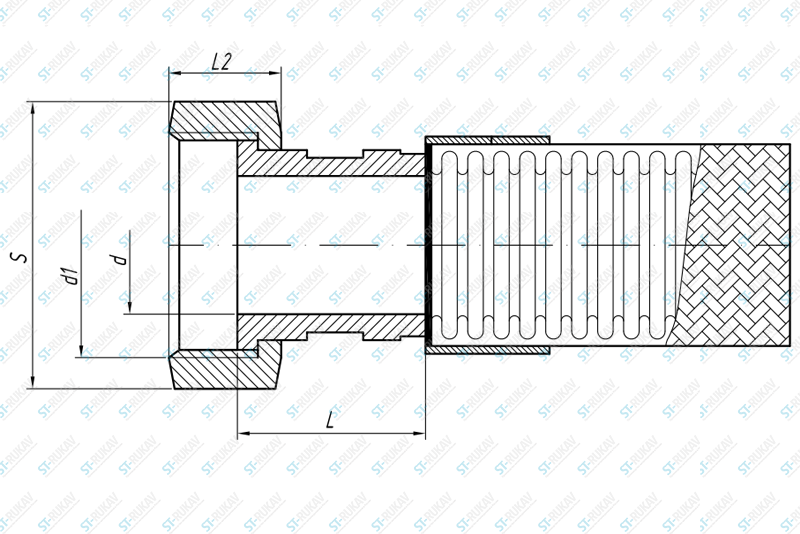

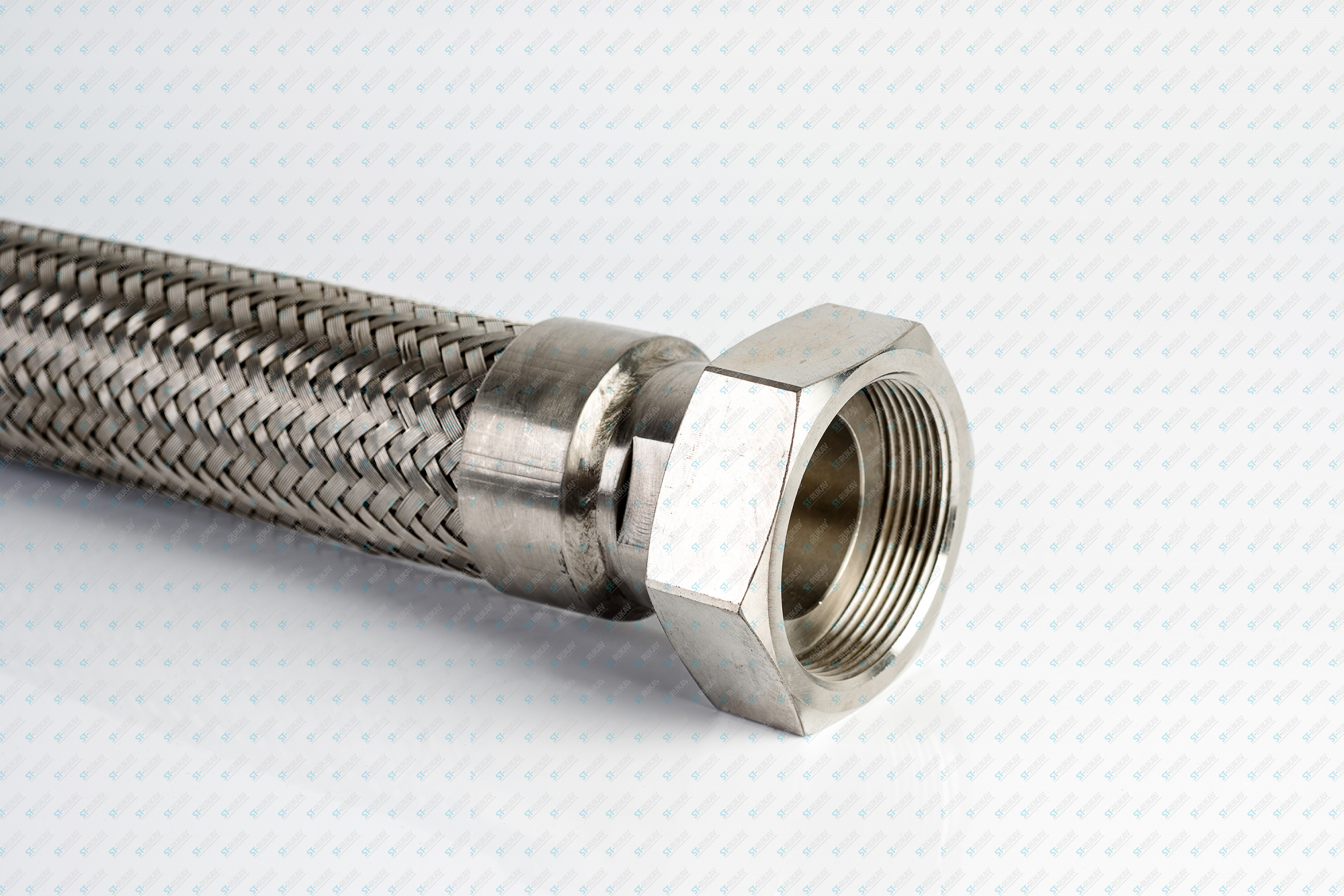

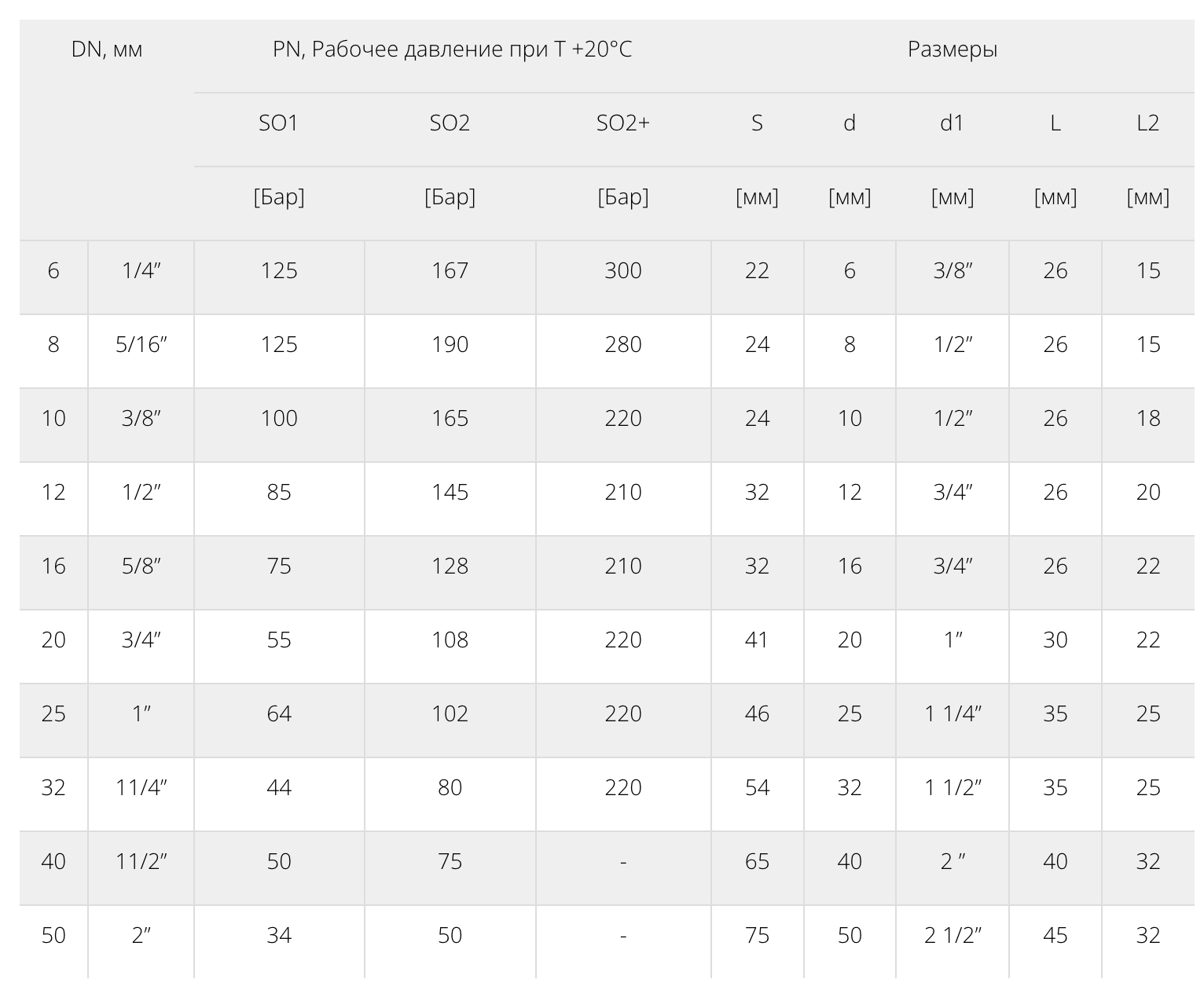

Металлорукава с фитингами накидная гайка, уплотнение под прокладку, в двух исполнениях: STR 040 с резьбой G и с метрической резьбой STR 041.

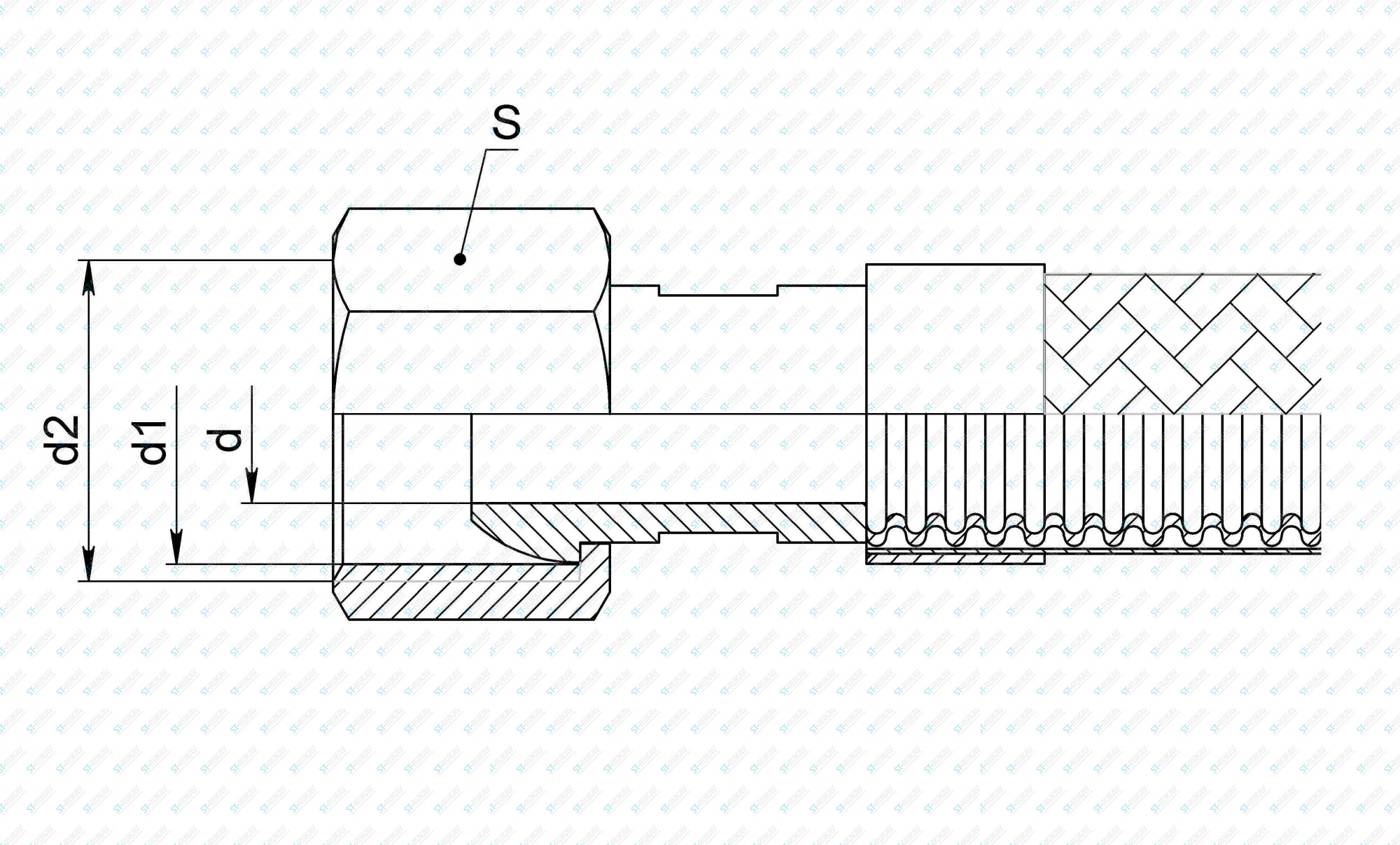

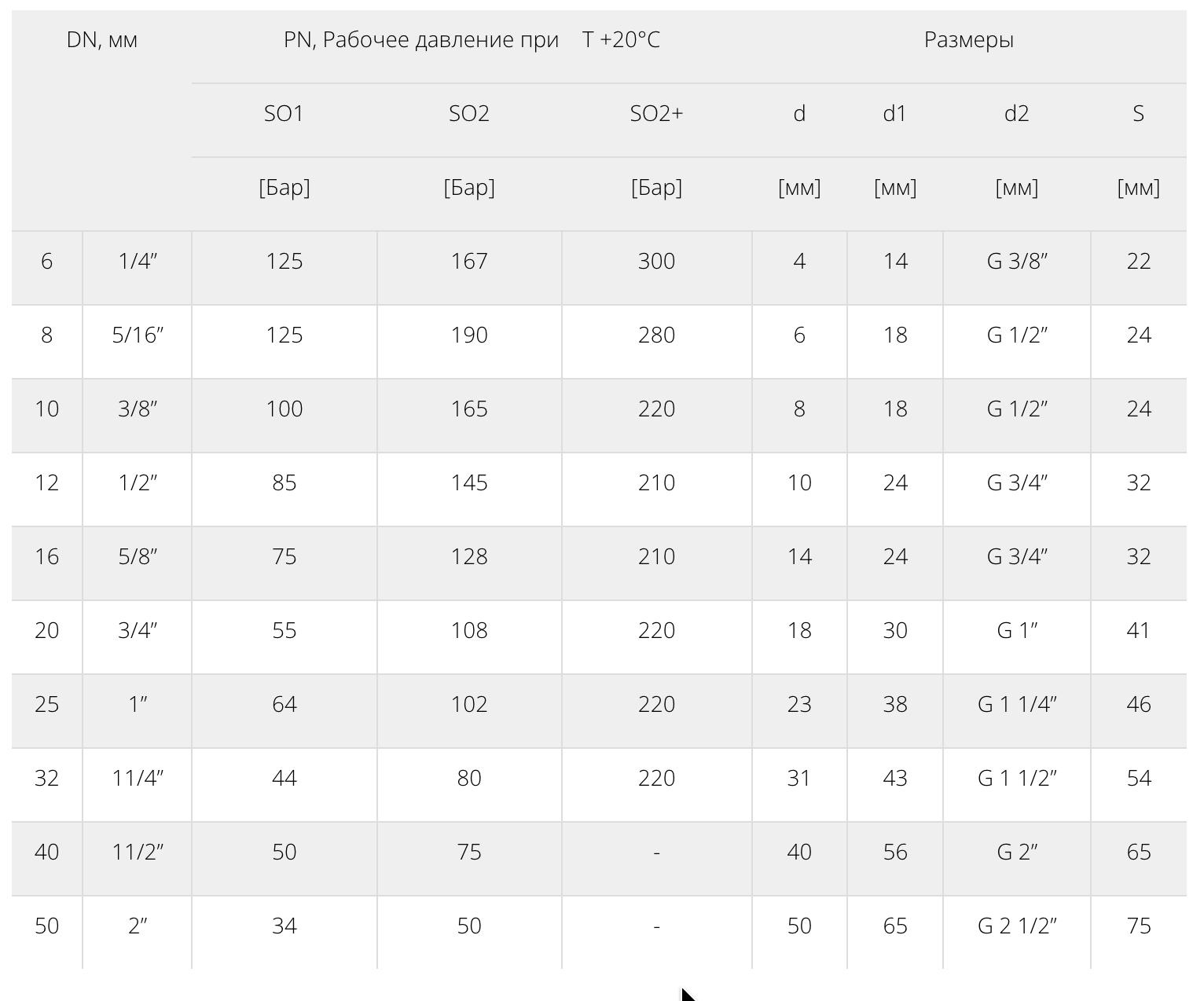

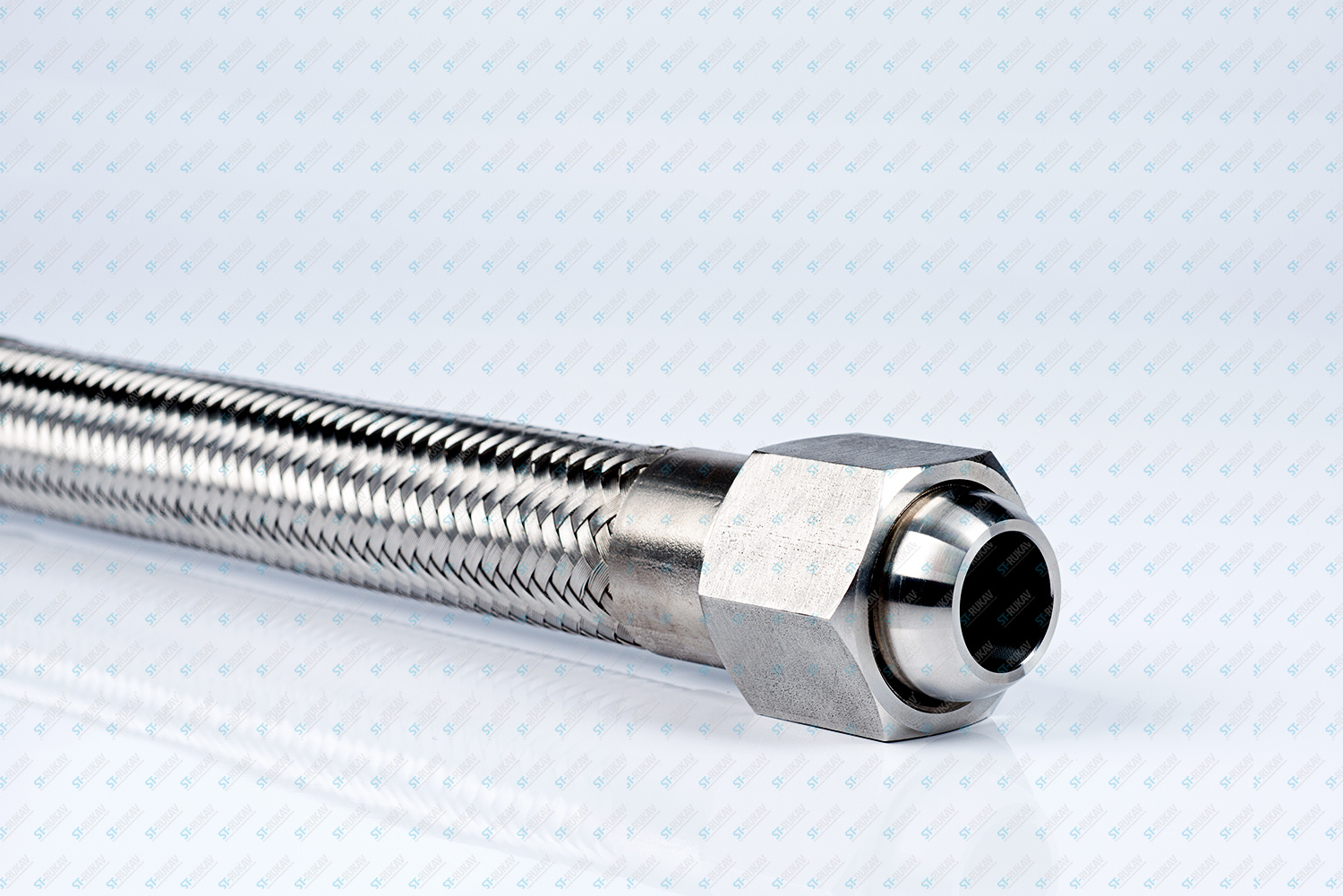

Беспрокладочные резьбовые соединения накидная гайка, уплотнение сферическое под конус 60⁰: STR 050 - с дюймовой резьбой G и с метрической резьбой STR 051.

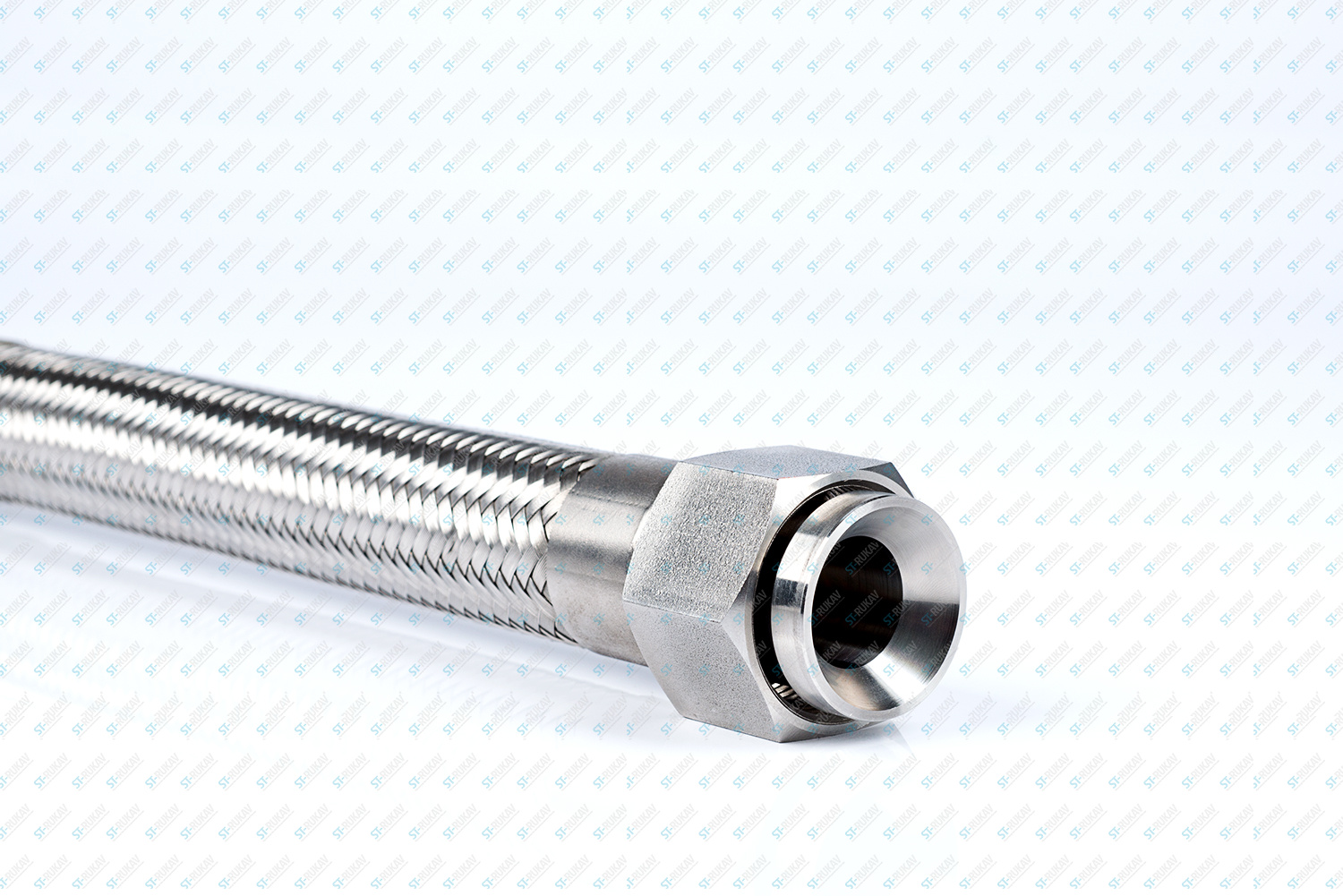

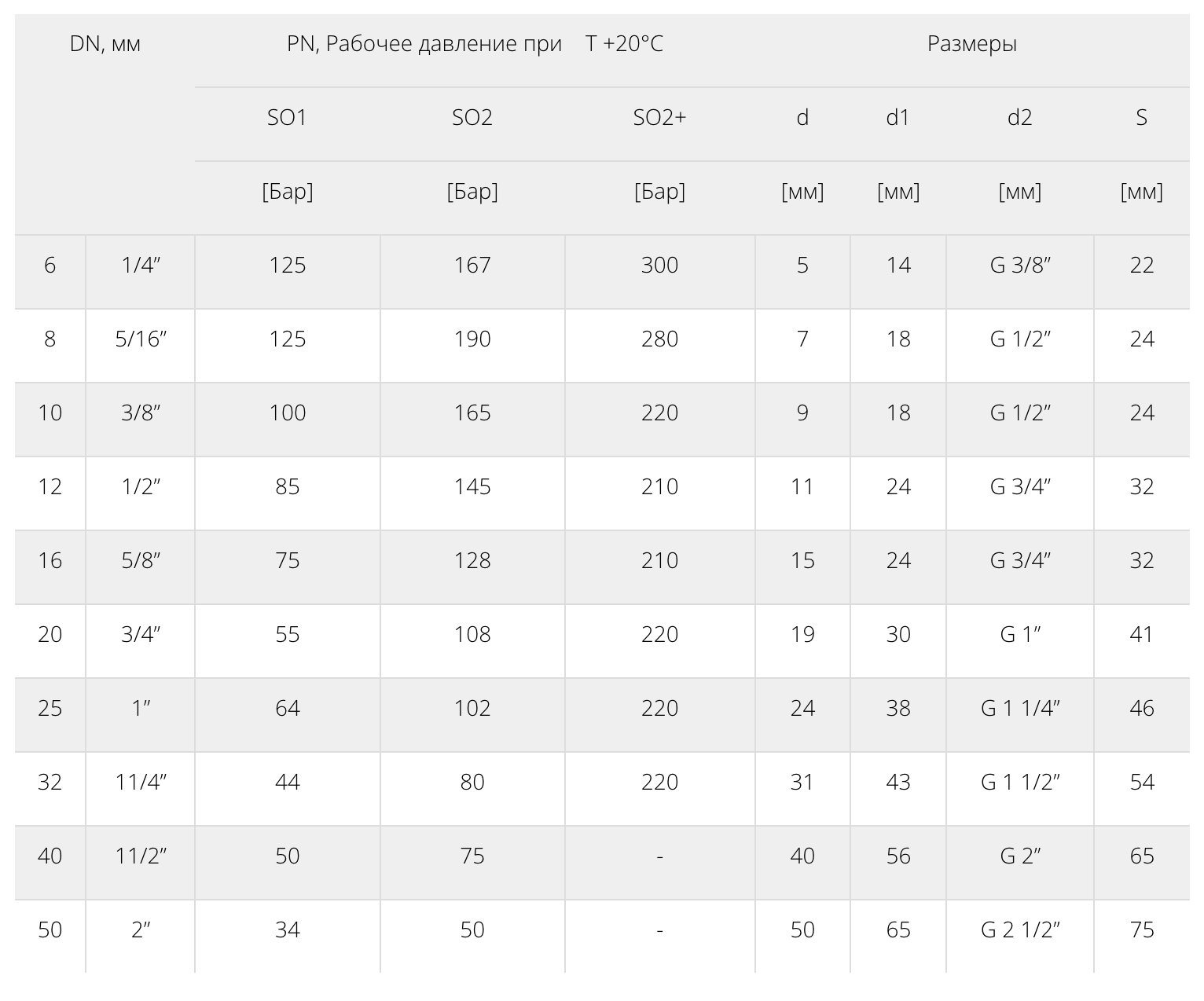

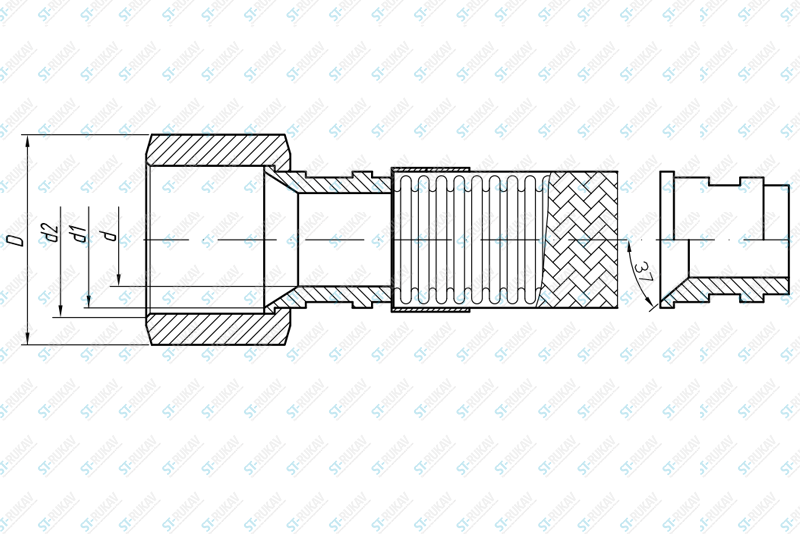

Накидная гайка с уплотнением внутрений конус 74⁰: STR 060 - с трубной дюймовой резьбой G и с метрической резьбой STR 061.

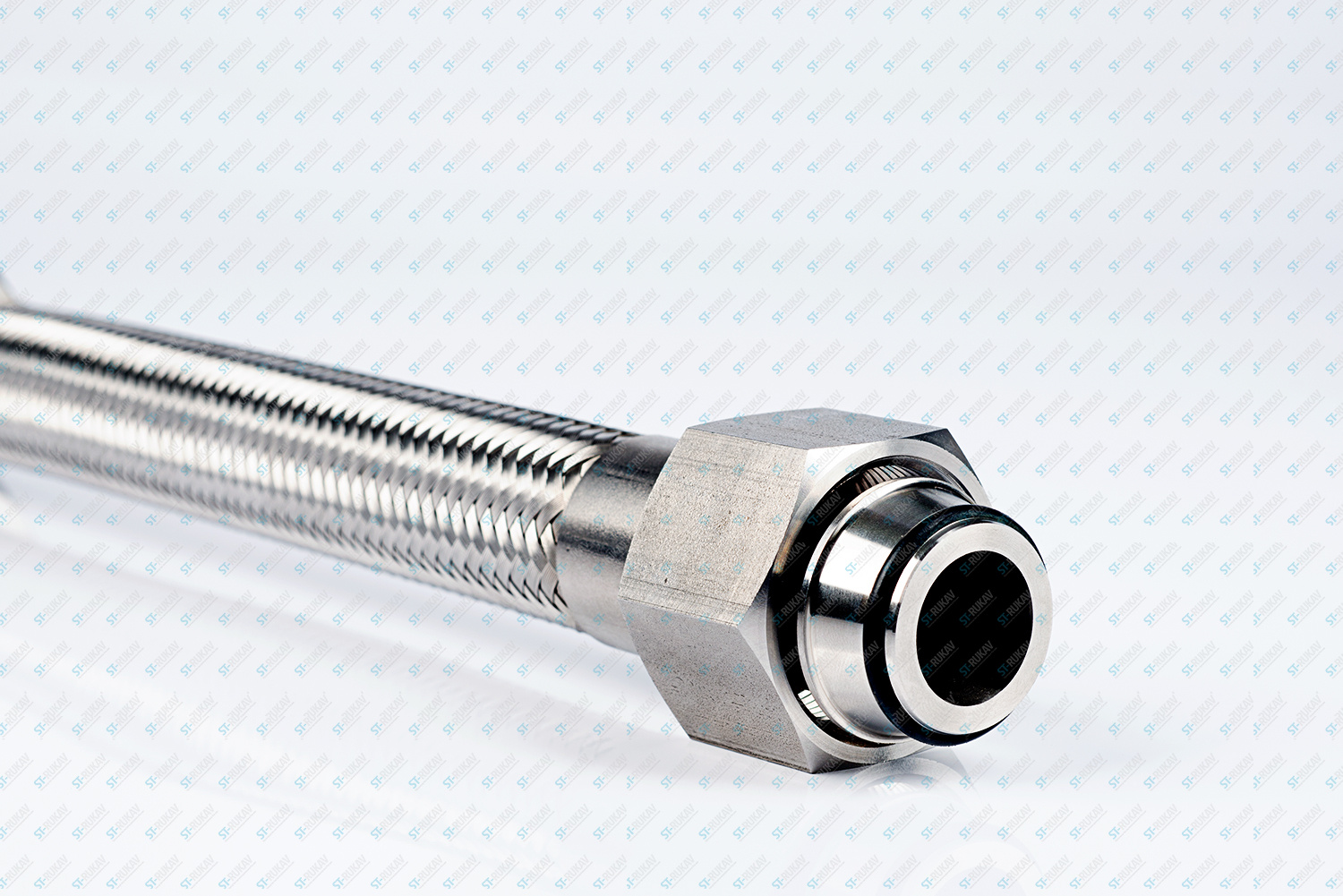

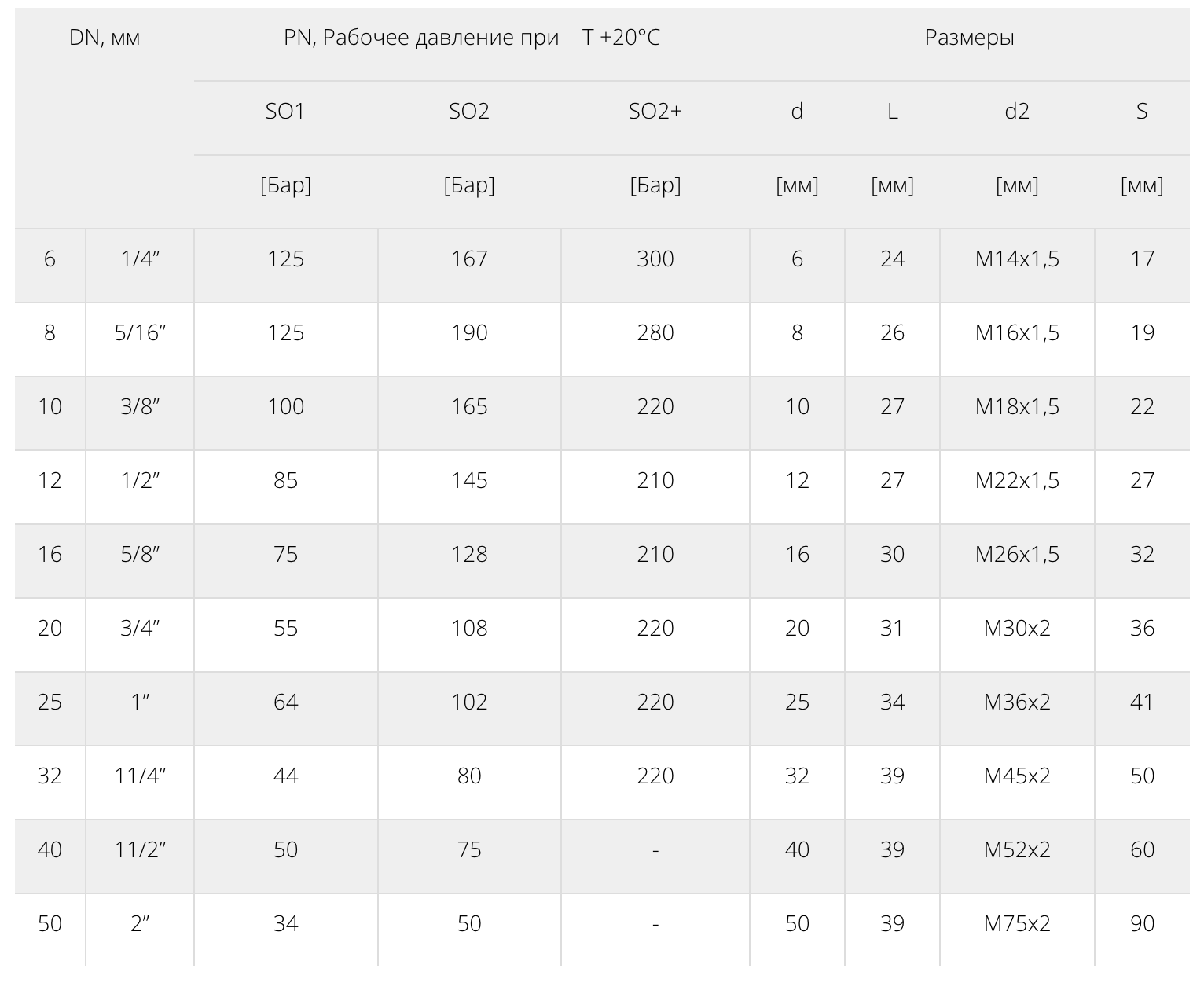

Уплотнение по наружному конусу 24⁰: STR 070 - с трубной резьбой G и с метрической резьбой STR 071.

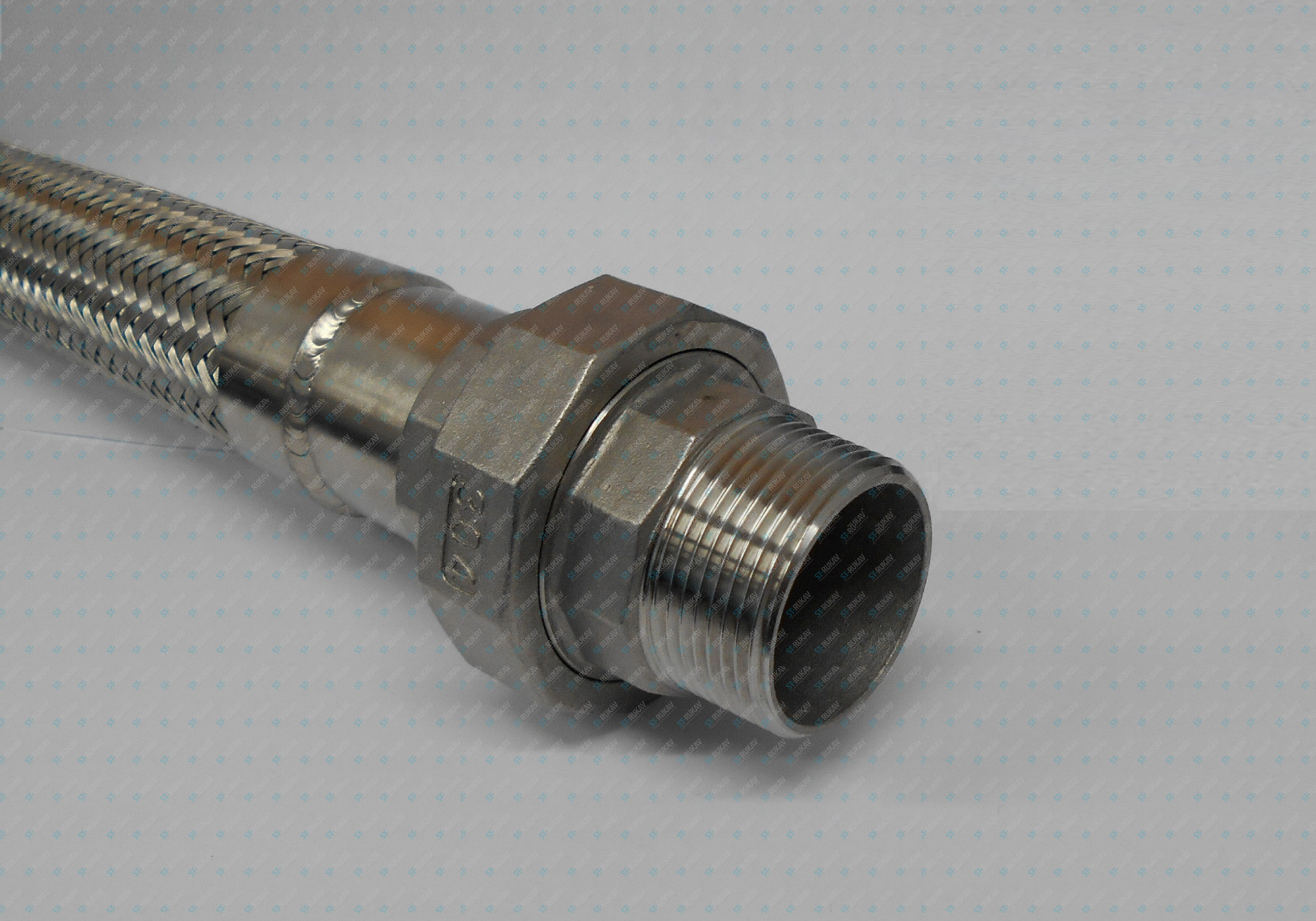

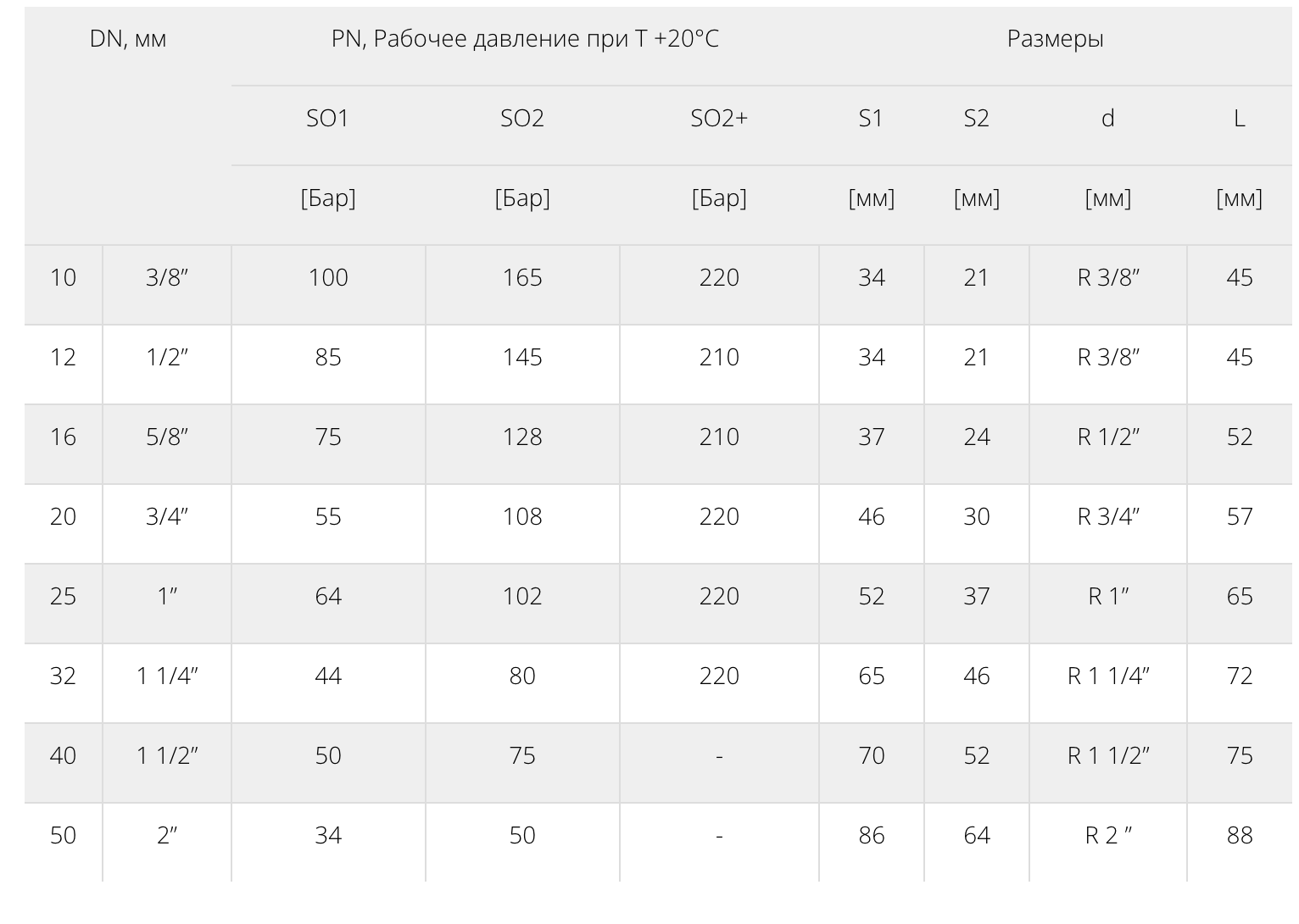

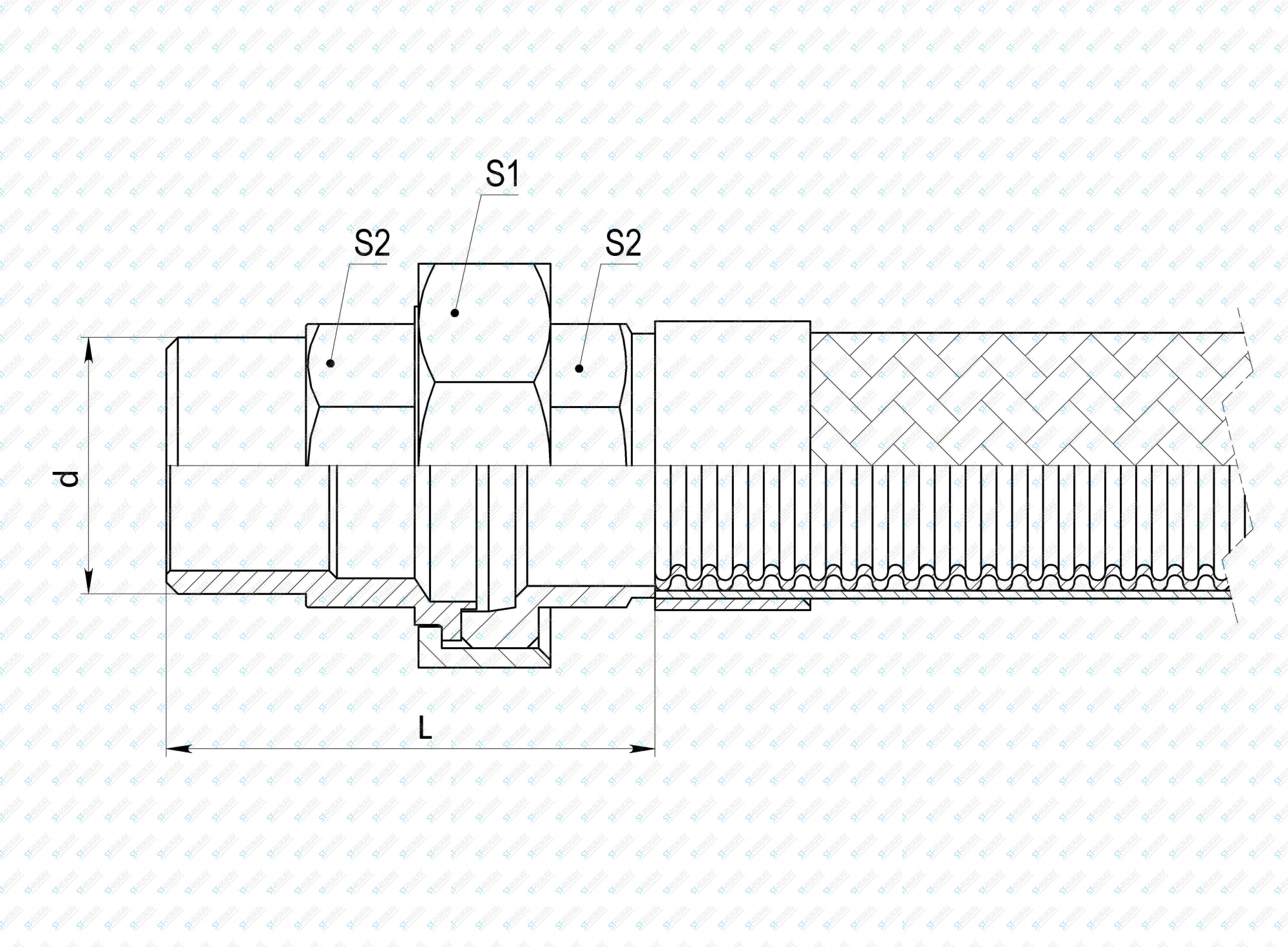

Одним из видов резьбовых соединений является муфта американка с внутренней резьбой G серия STR 080 и с наружной резьбой R - STR 090, по уплотнению с прокладной и с без прокладочным уплотнением.

Для слива/налива углеводородов специальная серия - STR 095.

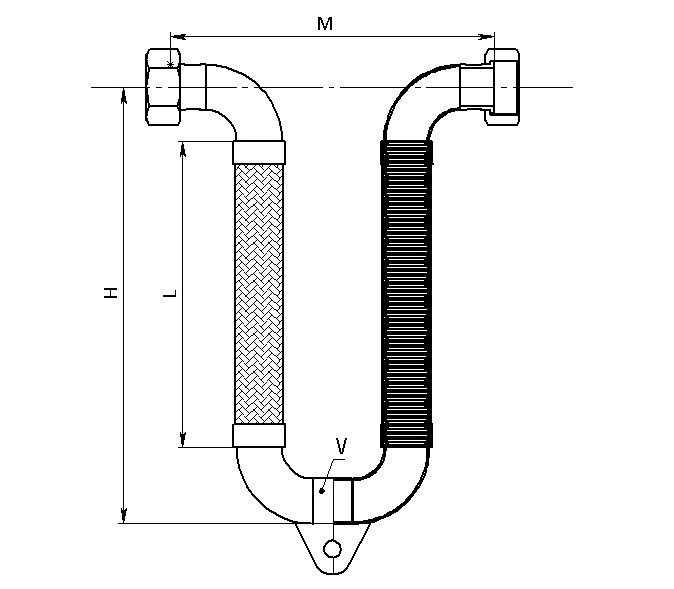

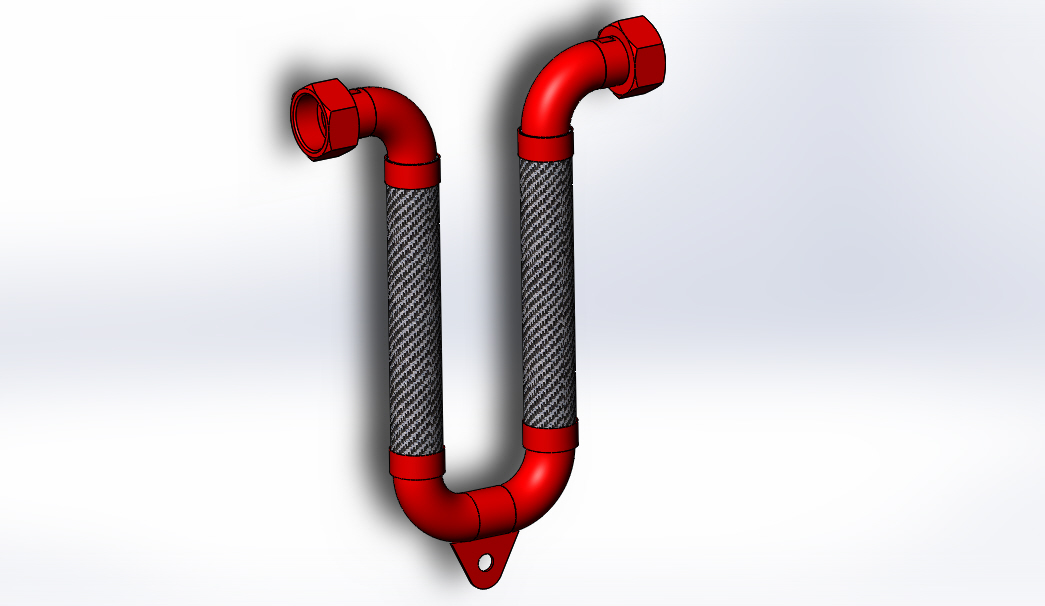

Гибкие сейсмовставки «U-flex»- серия STR 096 нашли широкое применение, за счет способности компенсировать значительные перемещения в любой плоскости.

Быстроразъёмные соединения STR 097 набирают все большую популярность.

Металлорукав изготавливается только из нержавеющей стали, с то время как концевая арматура может быть выполнена из разных марок стали: нержавеющая сталь, углеродистая сталь с гальваническим покрытием и без, реже - медь, латунь.

Компания Сталькрафт-Про изготавливает металлорукава по ТУ 3799-001-49273927-2015.

Сертификат соответствия № POCC RU.MH08.H28810.

Декларация о соответствии TC N RU Д-RU.АЛ92.В.15697.

Гарантийный срок эксплуатации от одного года, зависит от условий эксплуатации.

Срок изготовления от одного дня.

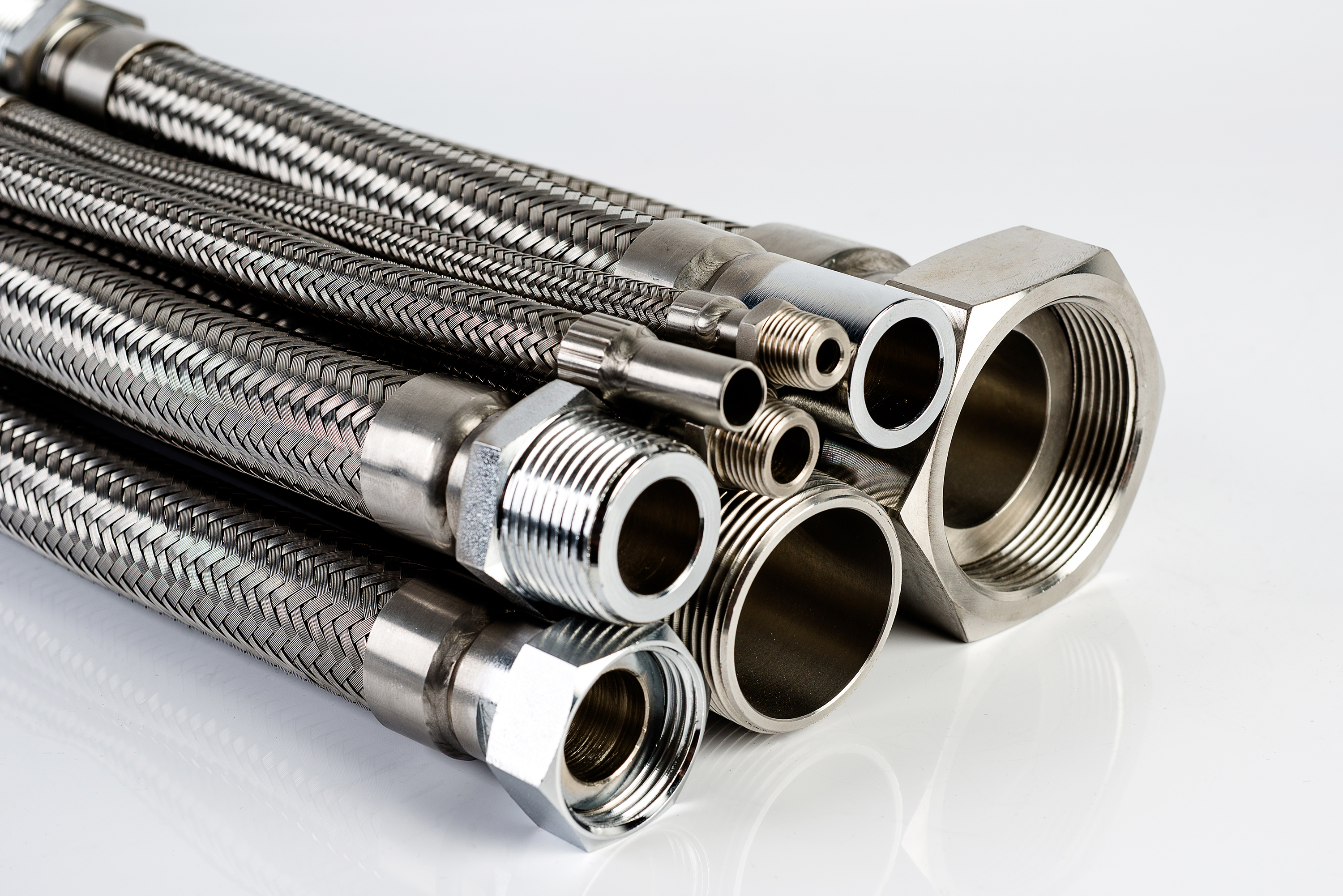

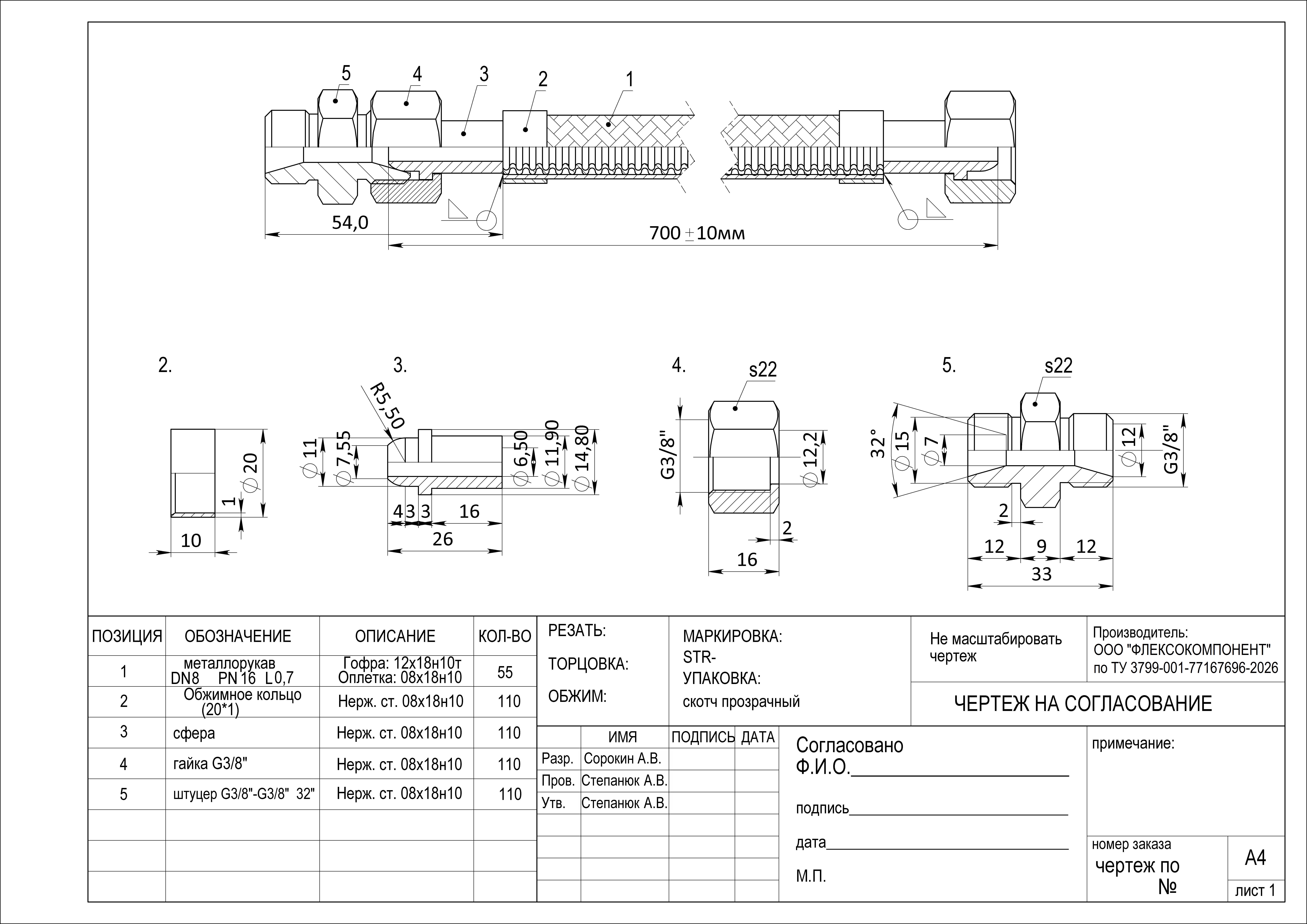

Изготавливаем аналогичные серии металлорукавов Российских и импортных стандартов, индивидуально по чертежам заказчика, готовы разработать и изготовить рукава любой сложности по техническому заданию.

Каждый металлорукав после изготовления проходит проверку на стенде, на герметичность. При условиях работы не противоречащих заявленных производителем, на продукцию дается гарантия от 12 месяцев.
