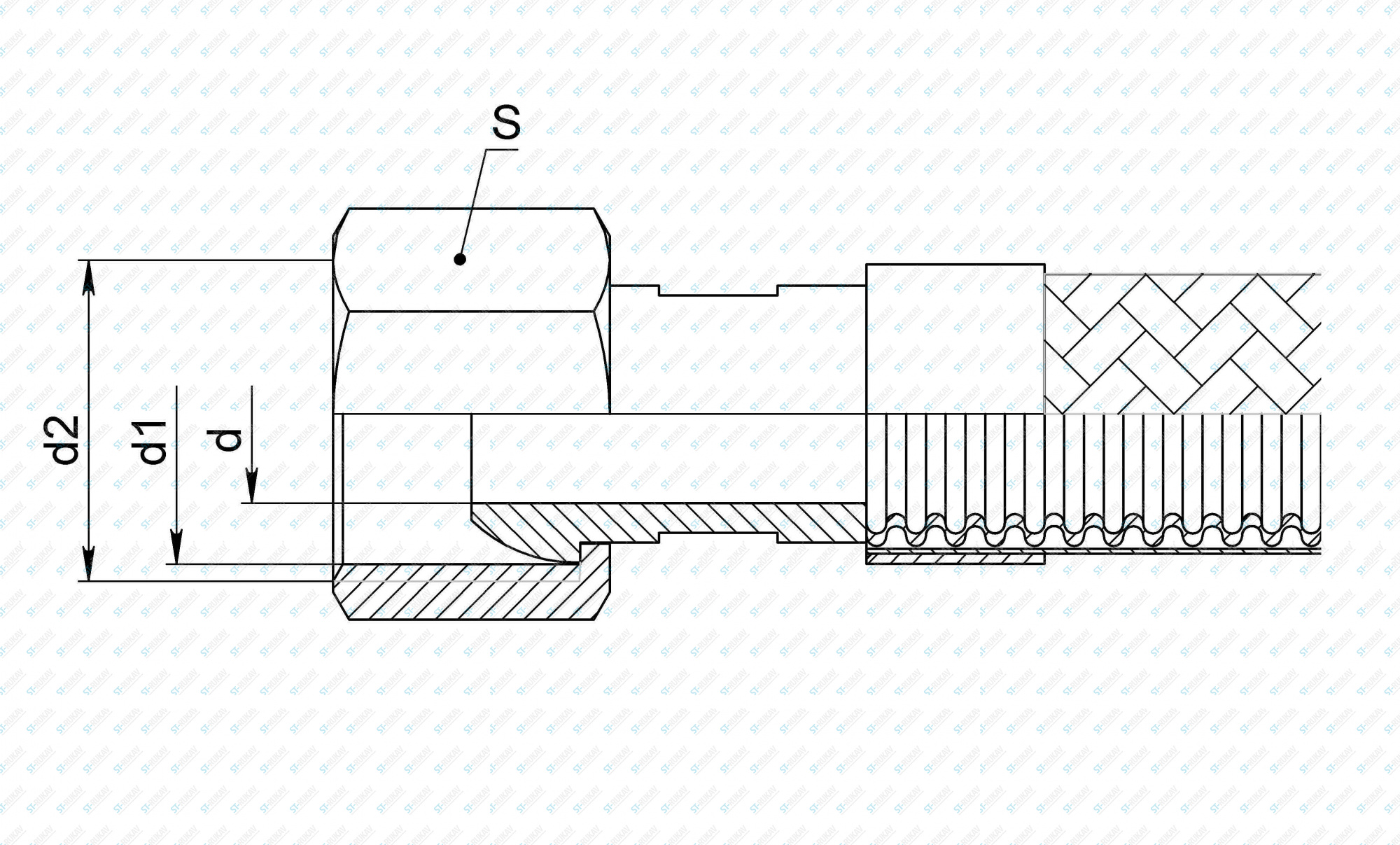

STR 050 металлорукав с арматурой «накидная гайка резьба G сфера 60⁰»

Продукция предназначена для установки в сетях, по которым среды перемещаются с высокими температурами и под значительным давлением. Отличается высокой герметичностью соединений.

В качестве ответной части для ниппеля применяются штуцера с конусностью 74°. Рассмотренное резьбовое соединение относится к беспрокладочным, так как герметичность достигается благодаря плотному прижиму конической и сферической поверхностей. В связи с этим к уплотнительным поверхностям предъявляются повышенные требования на этапе финишной отделки.

Благодаря использованию нержавеющей стали, отсутствия неметаллических прокладок, соединения подобного типа допускают эксплуатацию при температурах перемещаемых сред до +600°.

В связи с тем, что при соединении происходит частичное замятие резьбы, что обеспечивает герметичность, металлорукава типа STR 050 не рекомендуется устанавливать на участках, где требуется частое выполнение демонтажа/повторной установки.

Дополнительные опции, доступные заказчикам

Кроме стандартных моделей, предоставленных в каталоге, клиенту, под заказ, могут быть изготовлены металлорукава с фитингами иных конструкций (разновидностей).

Пример. BSP – трубные резьбы (конусность 60°), в дюймовом исполнении.

BSPP – английский стандарт (российский аналог, норматив 6357-81) имеет цилиндрическую резьбу. Наиболее распространённая разновидность фитинга.

Металлорукава, укомплектованные штуцерами BSPP с внешней цилиндрической резьбой, сопрягаются с ответным элементом, имеющим резьбу внутреннюю, либо с накидными гайками.

Штуцера, выполненные по данному стандарту, выполняются со внутренним конусом, 60° и внешней цилиндрической резьбой.

Фитинг, укомплектованный накидной гайкой, имеет внутреннюю резьбу и наружный 60° конус. Посадочное место адаптировано под уплотнение. Последнее выполняется из специальной резины, шайбы на штуцере из мягкого металла.

Фитинги рассматриваемого типа BSPP, весьма похожи на варианты NPSM (однако, не взаимозаменяемы). Отличаются углом (55°) и шагом резьбы.

По согласованию с заказчиком, готовы изготовить металлорукава с иными вариантами фитингов, выполненными по российским и иностранным стандартам, либо изделия по чертежам клиента.

Штуцера и накидные гайки могут иметь резьбу разных типов:

• метрическую (для продукции, изготовленной по нормативам ГОСТ, DIN).

Российская продукция полностью соответствует положениям норматива 24705-2004. Штуцера со внутренними конусами в 37° и внешней резьбой, гайки со внутренней, и сферическим уплотнением. Требования к качеству сопрягаемых элементов минимальные. Гайка допускает уплотнения в различные штуцера (конусность 24-60 градусов). Наиболее распространённая в России версия.

Производим под заказ арматуру с дюймовой резьбой по английским и американским стандартам. Возможность оформления подобного заказа предварительно требуется согласовать с менеджером отдела по работе с клиентами. Сроки поставки и цена будут сообщены заказчику заблаговременно.

Материал ниппелей:

AISI 316L (03Х17Н14М3), AISI 321 (12Х18Н10Т), AISI 304 (08Х18Н10).

Материал гаек:

AISI 316L (03Х17Н14М3), AISI 321 (12Х18Н10Т), AISI 304 (08Х18Н10), Ст.20, Ст.45, латунь.
