STR 031 металлорукав с арматурой «штуцер наружная резьба R п/у»
Конические резьбы могут выполняться правыми и левыми (в последнем случае, используется маркировка LH).
Рассматриваемое резьбовое соединение не имеет прокладки. Требуемая герметичность соединения создаётся посредством смятия резьбы при установке рукава. Поэтому рекомендуется использовать данную продукцию на участках, исключающих необходимость частого демонтажа. Для дополнительной герметизации места соединения применяются специальные материалы (пример, лента Фум).
Применение металлорукавов типа STR 031, с оконечной арматурой в виде штуцеров обеспечивает герметичное соединение различных элементов трубопровода, находящихся на любом расстоянии (длина задаётся заказчиком при оформлении заявки).
В зависимости от потребностей, клиент может выбрать в нашем каталоге продукцию, штуцера на которой изготовлены в соответствии с требованиями действующих ГОСТ, иных отечественных и иностранных нормативов. Пример:
- согласно стандарту DKF (Россия) – прямой штуцер с метрической резьбой;
- BSPF (английский стандарт) – прямой штуцер, дюймовая резьба;
- BSPT (английский) – прямой штуцер, коническая дюймовая резьба R (конусность согласно нормативу 6211-81);
- NPTF (США) – аналогична предыдущему варианту, с резьбой К (конусность по нормативу 6111-52).
Предлагаем металлорукава с характеристиками в следующих диапазонах:
- DN (мм) - (6-50);
- DN (дюймов) - (1/4 – 2.0);
- PN (Бар) - (34-300).
Возможно изготовление под заказ продукции с иными характеристиками.
На что необходимо обращать внимание при подборе товара
Чтобы совершить правильную покупку следует иметь информацию по следующим позициям:
- величина требуемого DN (указана в документации;
- значение PN – величина рабочего давления определяет потребный тип сильфона, необходимое число оплёток, тип концевой арматуры;
- допустимый радиус изгиба и потребная длина металлорукава – длина подбирается с таким расчётом, чтобы участки, расположенные вблизи оконечной арматуры (нейтральные) – не изгибались при работе;
- выбор типа концевой арматуры – выбирая резьбовые соединения, обязательно имейте в виду типы резьб на ответных элементах, вариант уплотнения. Это гарантирует качественный монтаж и последующую эксплуатацию.
Материал штуцеров:
AISI 316L (03Х17Н14М3), AISI 321 (12Х18Н10Т), AISI 304 (08Х18Н10), Ст.20, Ст.45.
|

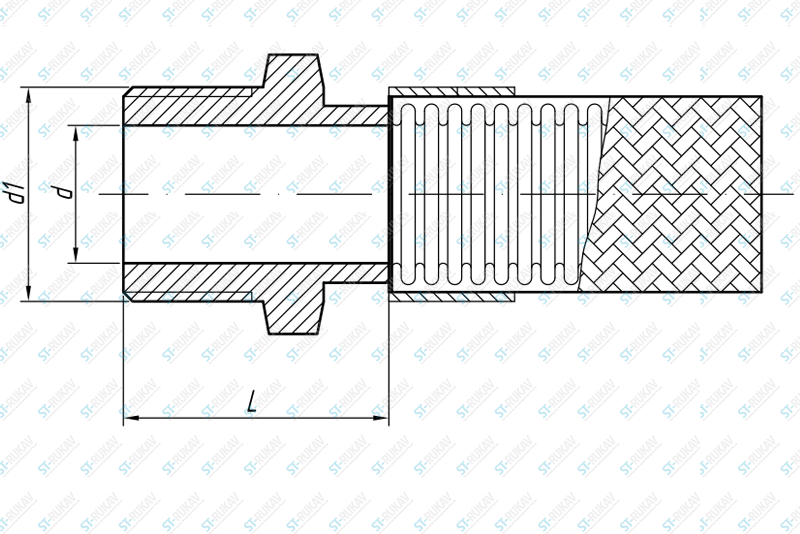

DN, мм |
PN, Рабочее давление при Т +20°C |
Размеры |
||||||
|
SO1 |
SO2 |
SO2+ |
d |
d1 |
L |
S |
||
|
[Бар] |
[Бар] |
[Бар] |
[мм] |
[мм] |
[мм] |
[мм] |
||
|
6 |
1/4” |
125 |
167 |
300 |
6 |
R 1/4” |
23,0 |
14 |
|
8 |
5/16” |
125 |
190 |
280 |
8 |
R 3/8” |
23,0 |
19 |
|
10 |
3/8” |
100 |
165 |
220 |
10 |
R 3/8” |
23,0 |
19 |
|
12 |
1/2” |
85 |
145 |
210 |
12 |
R 1/2” |
29,0 |
22 |
|
16 |
5/8” |
75 |
128 |
210 |
16 |
R 3/4” |
32,0 |
27 |
|
20 |
3/4” |
55 |
108 |
220 |
20 |
R 1” |
36,0 |
36 |
|
25 |
1” |
64 |
102 |
220 |
26 |
R 1” |
36,0 |
36 |
|
32 |
11/4” |
44 |
80 |
220 |
32 |
R 1 1/4” |
41,0 |
44 |
|
40 |
11/2” |
50 |
75 |
- |
40 |
R 1 1/2” |
45,0 |
50 |
|
50 |
2” |
34 |
50 |
- |
50 |
R 2” |
49,0 |
62 |
