Name: STR 020 металлорукав с арматурой «фланец плоский приварной по ГОСТ 12820-80
SKU: STR 020
Price: 5000 RUB
Rating: 5 (1 reviews)

- Москва

info@st-rukav.ru
129226, г. Москва, ул. Сельскохозяйственная, д. 17
Пн. – Пт.: с 9:00 до 18:00

STR 020 металлорукав с арматурой «фланец плоский приварной по ГОСТ 12820-80

Хит

Нашли дешевле?

У нас вы найдете удобную карту подбора.

Описание

Компания «ФлексоКомпонент» проектирует и производит металлорукава с приварным фланцем в ассортименте, включая продукцию типа STR 020.<h2>
Каким нормативам соответствует выпускаемая продукция

Все описание

Нашли дешевле?

У нас вы найдете удобную карту подбора.

Цена условная и зависеть будет конкретно от вашей задачи

Компания «ФлексоКомпонент» проектирует и производит металлорукава с приварным фланцем в ассортименте, включая продукцию типа STR 020.

Каким нормативам соответствует выпускаемая продукция

В каталоге представлена продукция, параметры которой соответствуют требованиям норматива 33259-2015 (с фланцами разных типов):

тип 01 – характеристики упомянутой продукции соответствуют положениям нормативов 12820-80 (не используется в качестве национального стандарта с 01.04.17);
тип 11 - аналогичны по параметрам требованиям норматива 12821-80, который также лишён статуса национального с апреля 2017;
тип 02 – аналоги продукции, выпускавшиеся согласно нормативу 12822-80.

По требованию заказчика металлорукава могут изготавливаться с фланцами. Соответствующими требованиям иных нормативов (пример, 54432-2011).

Особенности конструкции

Заказчикам предлагаются изделия с фланцами различного исполнения:

с плоской поверхностью;
имеющие соединительный выступ;
выполненные с фиксатором паз-шип;
версии, рассчитанные на использование прокладок (линзовых, восьмигранных, овальных, иного типа).

Приварной фланец фиксируется к металлорукаву типа STR 020 парой сварных швов: внешним, по окружности, внутренним (для крепления металлорукава к стыковочной втулке).

Варианты использования

Продукция широко востребована для выполнения быстроразъёмного герметичного соединения элементов оборудования трубопровода непосредственно с последним. Может использоваться для обустройства временного трубопровода (монтируется на период устранения аварии), либо для замены определённого участка.

Наиболее востребованным является тип 01 (согласно нормативу 33259), используемый ы трубопроводах с PN ≤25Бар. Тип используемой стали, из которой выполнены фланцы, влияет на условия последующей эксплуатации металлорукава:

углеродистая сталь допускает эксплуатацию при температурах перемещаемых сред до +300°С. Чаще всего устанавливается в трубопроводах, по которым перемещаются неагрессивные среды, имеющие умеренные температуры, тепловых сетях;
09Г2С (низколегированная) отличается повышенной морозостойкостью (сохраняет работоспособность при -70°С). Востребованы в конструкциях криогенных систем, в северных районах страны;
фланцы из нержавейки (12Х18Н10Т, аналоги) отлично зарекомендовали себя на магистралях, по которым перемещаются среды агрессивные, либо разогретые до значительных температур (≤600°С).

Металлорукава с подобными фланцами характеризуются повышенными жаропрочными, антикоррозионными свойствами, повышенные сроки эксплуатации.

Цены на продукцию проставлены в каталоге. На их формирование влияют: DN, PN, рабочая температура перемещаемой среды, длина металлорукава, материал, из которого выполнен фланец, наличия ответных фланцев, крепежа, прокладок.

Для упрощения самостоятельного выбора необходимой продукции заказчику предоставлена возможность использования формы подбора (работает онлайн), размещённой на сайте. Возможно заполнение опросного листа, согласно которому менеджер подберёт для клиента оптимальную модель (требуемый тип).

Материал фланцев и колец:

AISI 316L (03Х17Н14М3), AISI 321 (12Х18Н10Т), AISI 304 (08Х18Н10), Ст.20, Ст.45, 09Г2С и другие.

По умолчанию принимается ст.20.

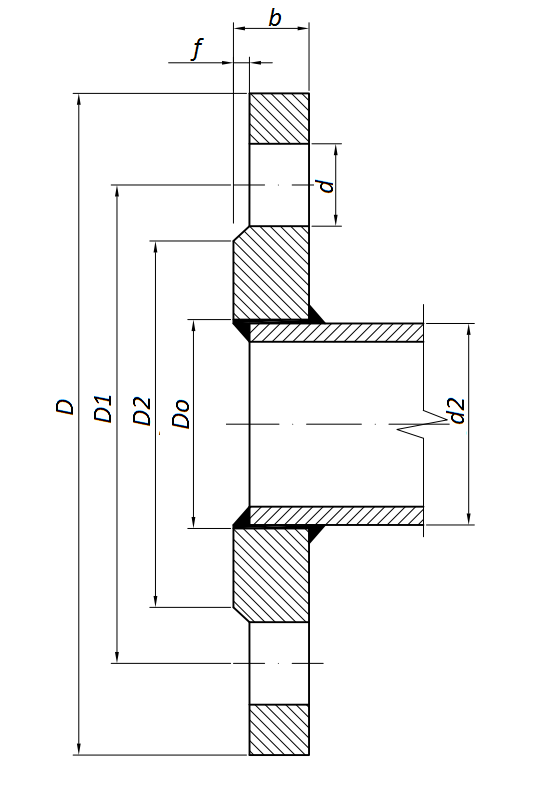

Ду	Ру	Размеры мм								Масса кг mст	Кол- во отв.	Диам болтов (шпилек)
		d2	D0	D	D1	D2	f	b	d
		15	6	18	19	80	55	40	2				12	11	0,33	4	М10
10	18		19	95	65	47	2	12	14	0,51	4	М12
16	18		19	95	65	47	2	14	14	0,61	4	М12
25	18		19	95	65	47	2	16	14	0,7	4	М12
20	6	25	26	90	65	50	2	14	11	0,53	4	М10
	10	25	26	105	75	58	2	14	14	0,74	4	М12
	16	25	26	105	75	58	2	16	14	0,86	4	М12
	25	25	26	105	75	58	2	18	14	0,98	4	М12
25	6	32	33	100	75	60	2	14	11	0,64	4	М10
	10	32	33	115	85	68	2	14	14	0,89	4	М12
	16	32	33	115	85	68	2	18	14	1,17	4	M12
	25	32	33	115	85	68	2	18	14	1,17	4	М12
32	6	38	39	120	90	70	2	15	14	1,01	4	М12
	10	38	39	135	100	78	2	16	18	1,4	4	M16
	16	38	39	135	100	78	2	18	18	1,58	4	М16
	25	38	39	135	100	78	2	20	18	1,77	4	М16
40	6	45	46	130	100	80	3	16	14	1,21	4	М12
	10	45	46	145	110	88	3	18	18	1,71	4	М16
	16	45	46	145	110	88	3	20	18	1,96	4	М16
	25	45	46	145	110	88	3	22	18	2,18	4	M16
50	6	57	59	140	110	90	3	16	14	1,33	4	M12
	10	57	59	160	125	102	3	18	18	2,06	4	M16
	16	57	59	160	125	102	3	22	18	2,58	4	M16
	25	57	59	160	125	102	3	24	18	2,71	4	M16
65	6	76	78	160	130	100	3	16	14	1,63	4	M12
	10	76	78	180	145	122	3	20	18	2,8	4	M16
	16	76	78	180	145	122	3	24	18	3,42	4	M16
	25	76	78	180	145	122	3	24	18	3,22	8	M16
80	6	89	91	185	150	128	3	18	18	2,44	4	M16
	10	89	91	195	160	133	3	20	18	3,19	4	M16
	16	89	91	195	160	133	3	24	18	3,71	4	M16
	25	89	91	195	160	133	3	26	18	4,06	8	M16
100	6	108	110	205	170	148	3	18	18	2,85	4	M16
	10	108	110	215	180	158	3	22	18	3,96	8	M16
	16	108	110	215	180	158	3	26	18	4,73	8	M16
	25	108	110	230	190	158	3	28	22	5,92	8	M20
