Компенсатор сильфонный осевой КСО

Сильфонный компенсатор: надежная защита трубопроводных систем

Сильфонные компенсаторы — это высокотехнологичные устройства, обеспечивающие безаварийную работу трубопроводов в условиях экстремальных нагрузок. Они выполняют ключевую функцию: защищают инженерные коммуникации от теплового расширения, вибрации и гидроударов. Благодаря конструкции из гибких и сверхпрочных материалов, эти механизмы гарантируют долговечность системы даже при критических температурах и давлении, что делает их незаменимым элементом современного промышленного оборудования.

Что такое сильфонный компенсатор: принцип действия и сферы применения

Сильфонный компенсатор — это специализированное устройство, задача которого — гасить деформации и вибрации в трубопроводах. Сердце конструкции — сильфон (гофрированная оболочка из нержавеющей стали или других сплавов), который обладает уникальной способностью сжиматься, растягиваться и изгибаться, принимая на себя нагрузки от перепадов температур и давления.

Принцип работы основан на пространственной гибкости: при нагреве труба удлиняется — сильфон сжимается, компенсируя напряжение. При охлаждении — расширяется, предотвращая разрывы и трещины. Это идеальное решение для систем отопления, водоснабжения, нефте- и газопроводов, а также энергетических установок, где критически важна надежность коммуникаций.

Преимущества использования: почему промышленность выбирает сильфонные компенсаторы?

Использование сильфонных компенсаторов дает бизнесу ощутимые экономические и эксплуатационные преимущества:

• Эффективная компенсация нагрузок. Устройства надежно поглощают тепловые расширения и вибрации от работы насосов и турбин, предотвращая разрушение магистралей.
• Коррозионная стойкость. Изготовление из специализированных марок стали обеспечивает высокую устойчивость к агрессивным средам, что продлевает срок службы трубопровода в разы.
• Минимизация аварий. Снижение вибрационных нагрузок предотвращает внезапные поломки оборудования и разгерметизацию стыков.
• Экономическая выгода. Компенсаторы не требуют сложного обслуживания, а их установка снижает затраты на ремонт и эксплуатацию всей системы.

Технические характеристики

• Условный диаметр (Ду): от 15 до 3000 мм
• Рабочее давление (Ру): стандартно 16 кгс/м² (1,6 МПа), 25 кгс/м² (2,5 МПа); под заказ — до 200 кгс/м²
• Температурный режим: от -250 до +950 °С
• Рабочая среда: пар, газ, вода, нефтепродукты, дым, агрессивные химические вещества, продукты пищевой промышленности.

Материалы изготовления

• Сильфон: 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т, 20Х23Н18 (нержавеющие стали).
• Патрубки: Ст20, Ст3сп5, 09Г2С, 17Г1С, а также нержавеющие аналоги.
• Защитный кожух: Ст20, Ст3сп5, 09Г2С, 17Г1С, 08Х18Н10Т, 12Х18Н10Т.

Область применения

• Компенсация осевых линейных расширений трубопроводов.
• Системы горячего и холодного водоснабжения (ГВС/ХВС).
• Паровые и газовые турбины, компрессорные установки.
• Магистральные нефтепроводы (кроме мазута).
• Насосное оборудование и моторные установки.

Конструкция и маркировка

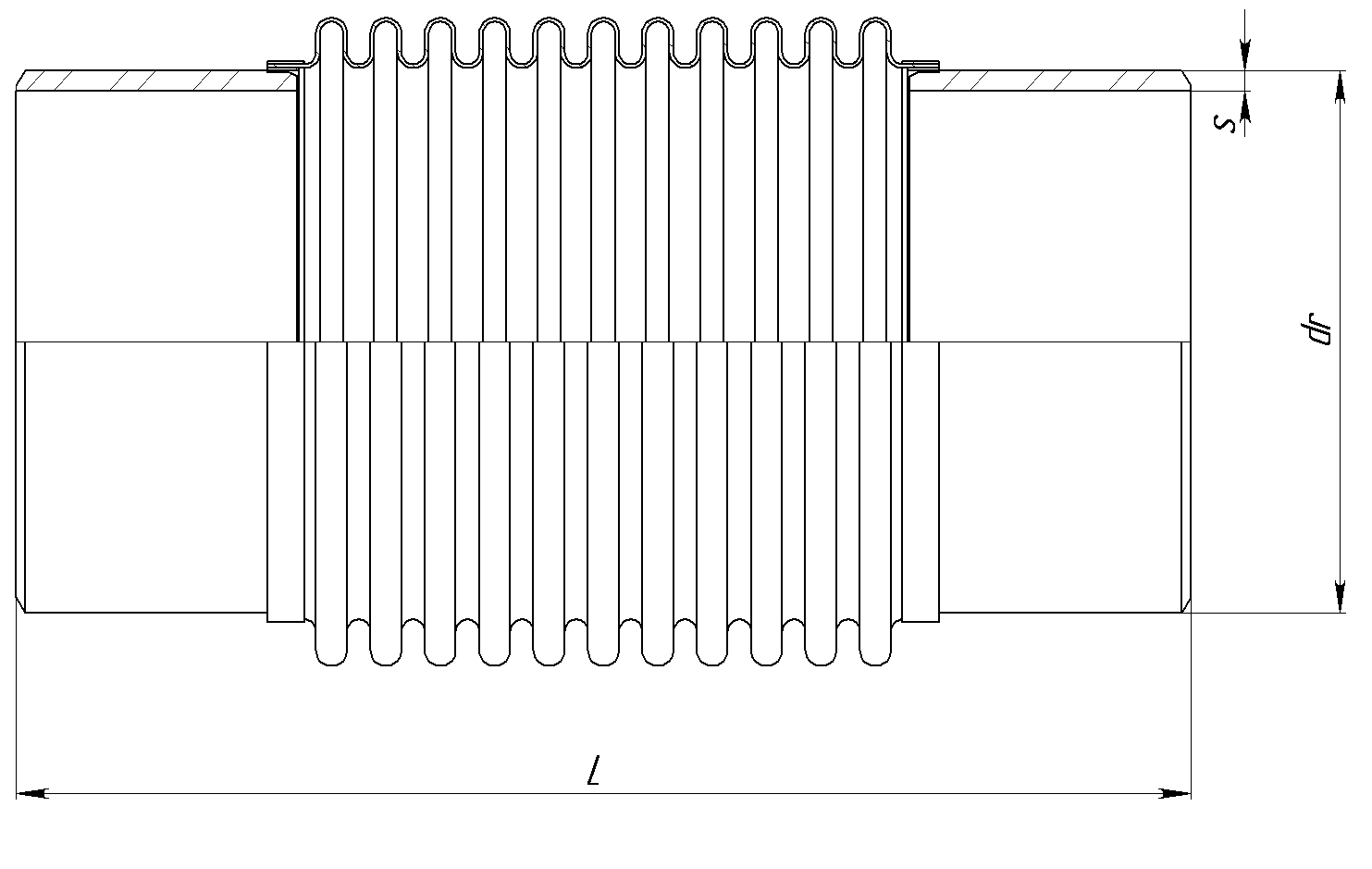

Осевой сильфонный компенсатор состоит из многослойного сильфона (гофрированной оболочки), патрубков для приварки (или фланцев) и дополнительных элементов: защитного кожуха и ограничителей хода.

Пример расшифровки маркировки КСО 65-15-50:

• КСО — компенсатор сильфонный осевой.
• 65 — условный диаметр (Ду), мм.
• 15 — условное давление (Ру), кгс/м².
• 50 — компенсирующая способность (±25 мм на сжатие/растяжение).

Почему стоит заказать сильфонные компенсаторы у нас

Надежный поставщик, поэтому наши клиенты получают лучшие предложения и гибкие условия: доставка, постоплата, последующие консультации на этапах проектирования, монтажа и обслуживания.

• Индивидуальный подход - если требуется замена компенсатора стороннего производителя, мы изготовим точный аналог по вашим чертежам или входным данным по выгодной цене.
• Гибкие условия - предоставляем скидки на крупные партии.
• Собственное производство - современный цех с лазерной резкой, покрасочной камерой и собственным складом заготовок гарантирует качество и скорость выполнения заказов.

Вы можете купить готовый компенсатор со склада или заказать изготовление под ваши задачи. Оставьте заявку — мы свяжемся в течение 2 часов и подготовим лучшее коммерческое предложение.

Рекомендации по выбору и установке

Чтобы компенсатор служил десятилетиями, учитывайте три ключевых параметра при выборе: диапазон рабочих температур, уровень давления и тип транспортируемой среды (от этого зависит материал сильфона). При монтаже строго следите за тем, чтобы осевые и поперечные нагрузки не превышали допустимые значения, указанные в маркировке. Регулярная визуальная проверка состояния сильфона позволит вовремя заметить износ и предотвратить аварийные ситуации на производстве.

Остались вопросы? Нужен расчет?

Не тратьте время на поиски аналогов. Оставьте заявку на сайте или напишите на почту прямо сейчас. Наш инженер свяжется с вами в течение 2 часов, поможет подобрать компенсатор с нужной осевой жесткостью и ответит на все технические вопросы.

Таблица 1. Технические параметры компенсатора КСО (DN 16)
