STR 096 U-FLEX серии UGG (грувлочное соединение)

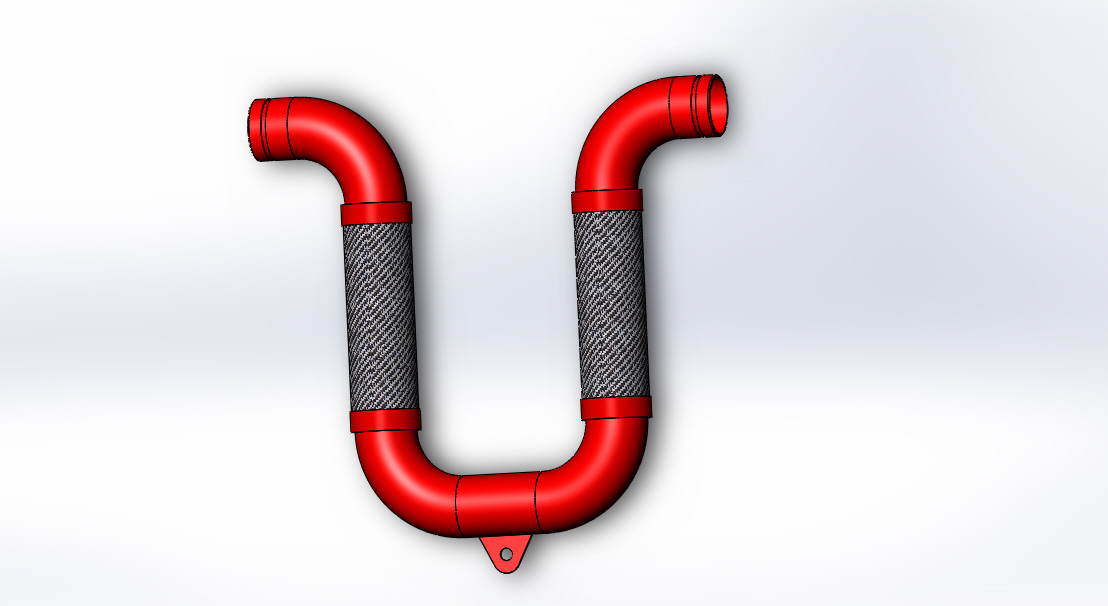

Гибкая сейсмовставка U-FLEX серии UGG (грувлочное соединение)
Сейсмовставка с концевой арматурой грувлок, позволяют собирать стальные трубопроводы на механических соединениях без сварочных работ.
уточняем при заказе:
Диаметр трубы — по проекту: от него зависит типоразмер желоба и фитингов.
Длина отрезков — под раскладку трубопровода на объекте, чтобы сократить подгонку по месту.
Типоразмер соединения — желоб должен совпадать с типоразмером муфты и фитингов, иначе буртики муфты не зайдут в желоб и соединение не соберётся.

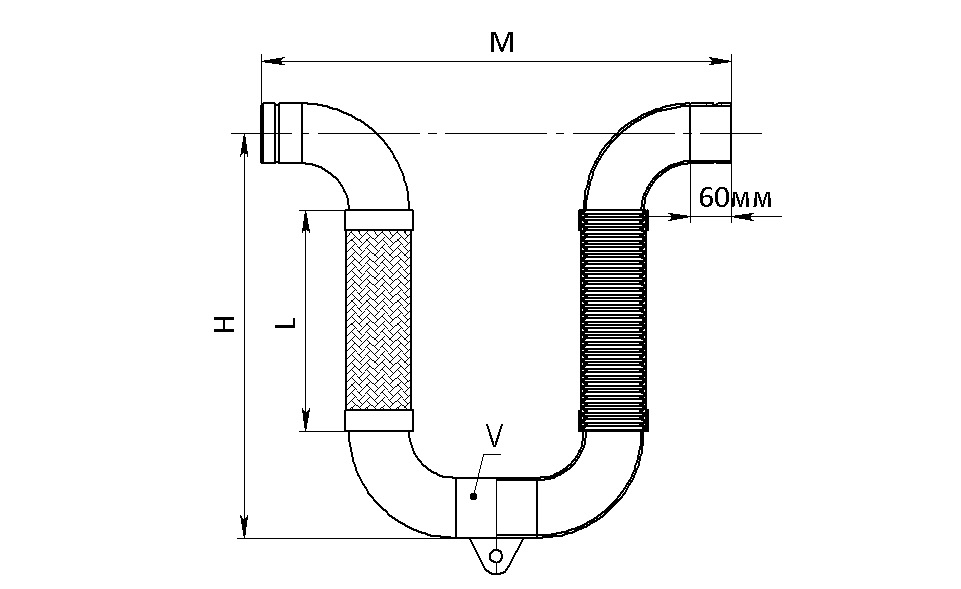

Размеры приведены в таблице.
Компенсирующая способность +-50мм
|
Диаметр трубы, мм |
Cерия |
Движение X,Y,Z мм |
Расстояние М мм |
Длина H мм |
Длина рукава L мм |
Вставка V мм |
|
|
3/4ʺ |
DN20 |
UGG-20-100 |
100 |
296 |
411 |
340 |
60 |
|
1ʺ |
DN25 |
UGG-25-100 |
100 |
332 |
443 |
350 |
60 |
|
1 1/4ʺ |
DN32 |
UGG-32-100 |
100 |
372 |
477 |
360 |
60 |
|
1 1/2ʺ |
DN40 |
UGG-40-100 |
100 |
408 |
508 |
370 |
60 |
|
2ʺ |
DN50 |
UGG-50-100 |
100 |
484 |
560 |
380 |
60 |
|
2 1/2ʺ |
DN65 |
UGG-65-100 |
100 |
560 |
638 |
410 |
60 |
|
3ʺ |
DN80 |
UGG-80-100 |
100 |
636 |
712 |
440 |
60 |
|
4ʺ |
DN100 |
UGG-100-100 |
100 |
788 |
831 |
470 |
60 |
Компенсирующая способность +-100мм
|
Диаметр трубы, мм |
Cерия |
Движение X,Y,Z мм |
Расстояние М мм |
Длина H мм |
Длина рукава L мм |
Вставка V мм |
|
|
3/4ʺ |
DN20 |
UGG-20-200 |
200 |
316 |
501 |
430 |
80 |
|
1ʺ |
DN25 |
UGG-25-200 |
200 |
352 |
533 |
440 |
80 |
|
1 1/4ʺ |
DN32 |
UGG-32-200 |
200 |
372 |
577 |
460 |
60 |
|
1 1/2ʺ |
DN40 |
UGG-40-200 |
200 |
408 |
628 |
490 |
60 |
|
2ʺ |
DN50 |
UGG-50-200 |
200 |
484 |
680 |
500 |
60 |
|
2 1/2ʺ |
DN65 |
UGG-65-200 |
200 |
560 |
768 |
540 |
60 |
|
3ʺ |
DN80 |
UGG-80-200 |
200 |
636 |
842 |
570 |
60 |
|
4ʺ |
DN100 |
UGG-100-200 |
200 |
788 |
1001 |
640 |
60 |
Компенсирующая способность +-150мм
|
Диаметр трубы, мм |
Cерия |
Движение X,Y,Z мм |
Расстояние М мм |
Длина H мм |
Длина рукава L мм |
Вставка V мм |
|
|
3/4ʺ |
DN20 |
UGG-20-300 |
300 |
366 |
601 |
530 |
130 |
|
1ʺ |
DN25 |
UGG-25-300 |
300 |
392 |
633 |
540 |
120 |
|
1 1/4ʺ |
DN32 |
UGG-32-300 |
300 |
432 |
677 |
560 |
120 |
|
1 1/2ʺ |
DN40 |
UGG-40-300 |
300 |
468 |
738 |
600 |
120 |
|
2ʺ |
DN50 |
UGG-50-300 |
300 |
544 |
800 |
620 |
120 |
|
2 1/2ʺ |
DN65 |
UGG-65-300 |
300 |
620 |
898 |
670 |
120 |
|
3ʺ |
DN80 |
UGG-80-300 |
300 |
696 |
972 |
700 |
120 |
|
4ʺ |
DN100 |
UGG-100-300 |
300 |
848 |
1151 |
790 |
120 |
