Гибкая сейсмовставка U-FLEX серии UWE (патрубки под приварку)
В каталоге нашего интернет-магазина представлены гибкие сейсмические вставки типа «U-flex». Их использование помогает защитить трубопроводы при возникновении землетрясений, исключает повреждения последних в результате проседания грунтов.
Общая информация о продукции

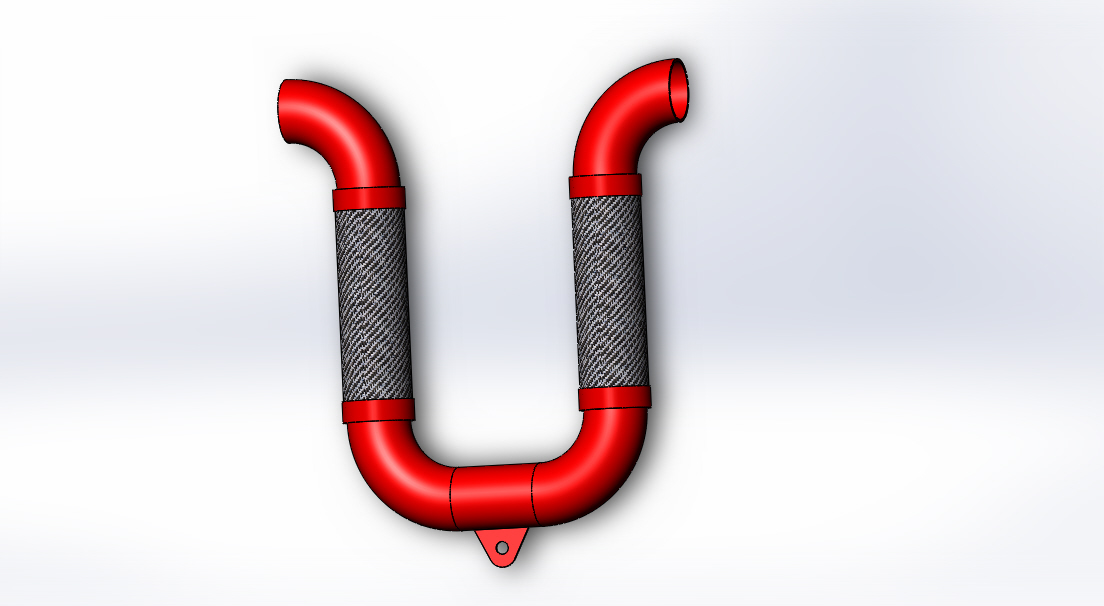

Сейсмовставки данного типа состоят из следующих базовых элементов:
- двух металлорукавов;
- отвода, угол которого по умолчанию, равен 180° (под заказ, любой);
- концевых отводов под прямым углом с обеих сторон.
Для установки может комплектоваться соединительной арматурой различных видов:
- фланцевыми соединениями (UFE) со свободными фланцами;
- под приварку (UWE);
- фитингами резьбовыми с внутренней (UTE) резьбой;
- фитингами резьбовыми с наружной (UCG) резьбой;
- фитингами (UGG) соединение грувлок и другие, применяются значительно реже вышеназванных.
Вся производимая продукция делится на три группы (по величине компенсирующей способности): на 100 мм (+/- 50), на 200 мм (+/- 100), на 300 мм (+/- 150).
Со склада и под заказ мы поставляем все упомянутые решения.
Решаемые задачи
Способны компенсировать вибрационные и динамические нагрузки, возникающие в процессе работы, при возникновении землетрясения или просадке грунтов, благодаря возможности незначительного перемещения в 6 вероятных направлениях (вместе с присоединённым оборудованием или трубопроводом). Это минимизирует вероятность возникновения разрывов магистрали.
Сдвиговые, боковые, вибрационные перемещения нивелируются за счёт отклонений металлорукава. Жёсткие патрубки с соединительной арматурой принимают на се6я усилия "враспор", что позволяет обеспечить базовым опорам относительное состояние покоя.
Используются также для:
- компенсации расширений, возникающих под действием высоких температур на прямолинейных участках;
- обеспечения работы трубопроводов, предназначенных для транспортировки пара, газовых и жидких сред, включая агрессивные, в сейсмически активных зонах;
- присоединения всасывающих, напорных участков трубопроводов к насосам, компрессорам, иному оборудованию.
Что требуется указать при оформлении заказа
Чтобы получить сейсмовставку с требуемыми характеристиками, клиент должен внести в заявку следующую информацию:
- диаметр условного прохода, DN (в мм);
- длина металлорукавов и компенсатора в целом;
- на какое расстояние должны разноситься фитинги;
- давление рабочее для перемещаемых сред;
- характеристики последних (температура, тип, степень агрессивности);
- потребность в многослойной оплётке сифона;
- требования к материалу соединительной арматуры.

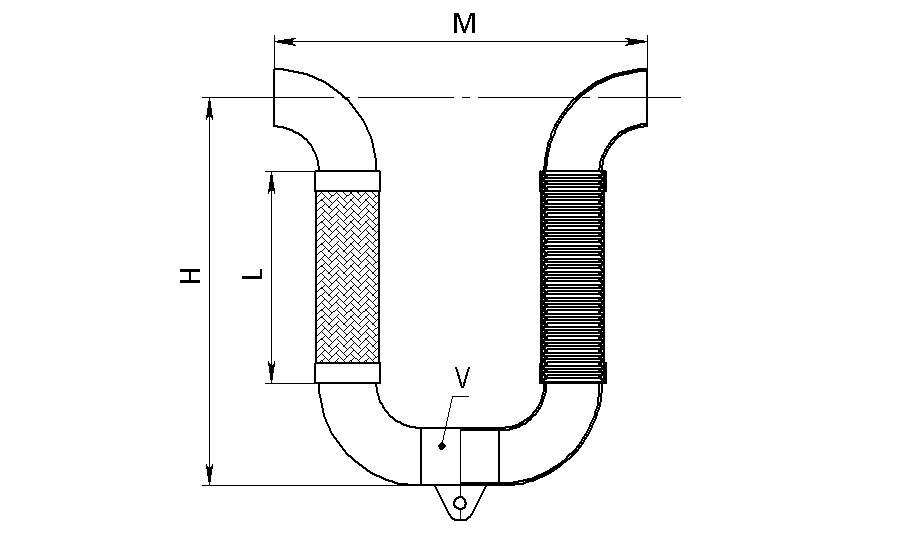

Металлорукав с арматурой «UWE» под приварку
Компенсирующая способность +-50мм
|
Диаметр трубы, мм |
Cерия |
Движение X,Y,Z мм |
Расстояние М мм |
Длина H мм |
Длина рукава L мм |
Вставка V мм |
|
|
5/8ʺ |
DN16 |
UWE-16-100 |
100 |
172 |
397 |
330 |
60 |
|
3/4ʺ |
DN20 |
UWE-20-100 |
100 |
176 |
411 |
340 |
60 |
|
1ʺ |
DN25 |
UWE-25-100 |
100 |
212 |
443 |
350 |
60 |
|
1 1/4ʺ |
DN32 |
UWE-32-100 |
100 |
252 |
477 |
360 |
60 |
|
1 1/2ʺ |
DN40 |
UWE-40-100 |
100 |
288 |
508 |
370 |
60 |
|
2ʺ |
DN50 |
UWE-50-100 |
100 |
364 |
560 |
380 |
60 |
|
2 1/2ʺ |
DN65 |
UWE-65-100 |
100 |
440 |
638 |
410 |
60 |
|
3ʺ |
DN80 |
UWE-80-100 |
100 |
516 |
712 |
440 |
60 |
|
4ʺ |
DN100 |
UWE-100-100 |
100 |
668 |
831 |
470 |
60 |
Компенсирующая способность +-100мм
|
Диаметр трубы, мм |
Cерия |
Движение X,Y,Z мм |
Расстояние М мм |
Длина H мм |
Длина рукава L мм |
Вставка V мм |
|
|
5/8ʺ |
DN16 |
UWE-16-200 |
200 |
192 |
497 |
430 |
80 |
|
3/4ʺ |
DN20 |
UWE-20-200 |
200 |
196 |
501 |
430 |
80 |
|
1ʺ |
DN25 |
UWE-25-200 |
200 |
232 |
533 |
440 |
80 |
|
1 1/4ʺ |
DN32 |
UWE-32-200 |
200 |
252 |
577 |
460 |
60 |
|
1 1/2ʺ |
DN40 |
UWE-40-200 |
200 |
288 |
628 |
490 |
60 |
|
2ʺ |
DN50 |
UWE-50-200 |
200 |
364 |
680 |
500 |
60 |
|
2 1/2ʺ |
DN65 |
UWE-65-200 |
200 |
440 |
768 |
540 |
60 |
|
3ʺ |
DN80 |
UWE-80-200 |
200 |
516 |
842 |
570 |
60 |
|
4ʺ |
DN100 |
UWE-100-200 |
200 |
668 |
1001 |
640 |
60 |
Компенсирующая способность +-150мм
|
Диаметр трубы, мм |
Cерия |
Движение X,Y,Z мм |
Расстояние М мм |
Длина H мм |
Длина рукава L мм |
Вставка V мм |
|
|
5/8ʺ |
DN16 |
UWE-16-300 |
300 |
242 |
597 |
530 |
130 |
|
3/4ʺ |
DN20 |
UWE-20-300 |
300 |
246 |
601 |
530 |
130 |
|
1ʺ |
DN25 |
UWE-25-300 |
300 |
272 |
633 |
540 |
120 |
|
1 1/4ʺ |
DN32 |
UWE-32-300 |
300 |
312 |
677 |
560 |
120 |
|
1 1/2ʺ |
DN40 |
UWE-40-300 |
300 |
348 |
738 |
600 |
120 |
|
2ʺ |
DN50 |
UWE-50-300 |
300 |
424 |
800 |
620 |
120 |
|
2 1/2ʺ |
DN65 |
UWE-65-300 |
300 |
500 |
898 |
670 |
120 |
|
3ʺ |
DN80 |
UWE-80-300 |
300 |
576 |
972 |
700 |
120 |
|
4ʺ |
DN100 |
UWE-100-300 |
300 |
728 |
1151 |
790 |
120 |
