STR 041 металлорукав с арматурой «накидная гайка резьба M п/у»

Метрическая резьба широко востребована в России практически во всех отраслях промышленности и народного хозяйства, включая трубопроводы различного назначения. Металлорукава типа STR 041 обеспечивают герметичное соединение элементов посредством использования прокладок при стыковке с ответными фитингами.

Наличие резьбового соединения существенно упрощает и сокращает сроки выполнения монтажных работ (демонтажа). Именно этим объясняется применение подобных металлорукавов в роли аварийных трубопроводов, при прокладке временных участков.

Ассортимент гаек, установленных в качестве соединительной арматуры

Мы являемся предприятием-изготовителем. Поэтому заказчики имеют возможность заказать у наc STR 041 с гайками различного конструктивного исполнения (выбирается с учётом предстоящих условий эксплуатации). Для примера можно назвать:

• соединительные фитинги АМ. Комплектуются накидными гайками, имеющими метрические резьбы. Предназначены под ниппель имеющий конусность 74°.

Продукция может быть изготовлена из углеродистой стали (допустимые температуры перемещаемой среды ≤300°С), из стали нержавеющих марок (температура возрастает до 550°С). При заказе следует указать DN, материал изготовления, требуемую рабочую температуру (для нержавейки), требуемую гибкость, количество оплёток, длину.

• Фитинги резьбовые БМ, укомплектованные накидной гайкой (здесь и далее резьба – метрическая) под ниппель имеющий конусность в 60°;
• ВЛ (Л-серии) и накидной гайкой под ниппель с конусностью 24°. Изготавливается исключительно из нержавеющей стали, комплектуется уплотнительным кольцом типа FPM. Допустимый диапазон температур -20°С/+200°С;
• ВС (С-серия). Ниппель аналогичен, 24°. Остальные параметры сопоставимы с ВЛ;
• ЕМ – комплектуется накидной гайкой под торцевое уплотнение.

Дополнительные бонусы

Большая часть заказов приходится на товары с гайками (М16*1.5 – М65*1.5). Однако компания готова изготовить под заказ накидные гайки по размерам клиента, включая изменение указанного шага резьбы.

Нашим заказчикам доступна продукция с обычной и левой (LH) резьбами. Можно оформить заявку на металлорукав с арматурой иной конфигурации. Пример. С одной стороны, устанавливается гайка с цилиндрической трубной резьбой в дюймовом исполнении. С другой – в метрическом. Подобные решения весьма востребованы в случаях монтажа трубопроводов, в состав которых входят российские и импортные элементы. Не обойтись без подобной продукции в узлах, предусматривающих сопряжение арматуры с разными типами резьб (метрическая/ дюймовая).

В нашем каталоге можно выбрать и приобрести все необходимые комплектующие (резьбовые переходники различных типов, прокладки, штуцера ответные).

Материал ниппелей:

AISI 316L (03Х17Н14М3), AISI 321 (12Х18Н10Т), AISI 304 (08Х18Н10).

Материал гаек:

AISI 316L (03Х17Н14М3), AISI 321 (12Х18Н10Т), AISI 304 (08Х18Н10), Ст.20, Ст.45, латунь.

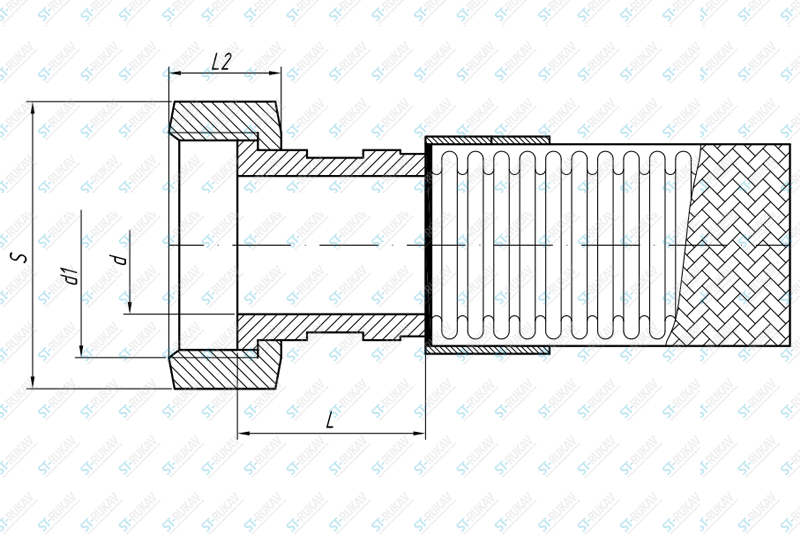

DN, мм		PN, Рабочее давление при Т +20°C			Размеры
		SO1	SO2	SO2+	S	d	d1	L	L2
		[Бар]	[Бар]	[Бар]	[мм]	[мм]	[мм]	[мм]	[мм]
6	1/4”	125	167	300	17	6	М14*1,5	26	15
8	5/16”	125	190	280	19	8	М16*1,5	26	15
10	3/8”	100	165	220	24	10	М20*1,5	26	18
12	1/2”	85	145	210	27	12	М22*1,5	26	20
16	5/8”	75	128	210	32	16	М26*1,5	26	22
20	3/4”	55	108	220	36	20	М30*1,5	30	22
25	1”	64	102	220	46	25	М38*1,5	35	25
32	11/4”	44	80	220	50	32	М45*1,5	35	25
40	11/2”	50	75	-	60	40	М52*1,5	40	32
50	2”	34	50	-	75	50	М65*1,5	45	32
