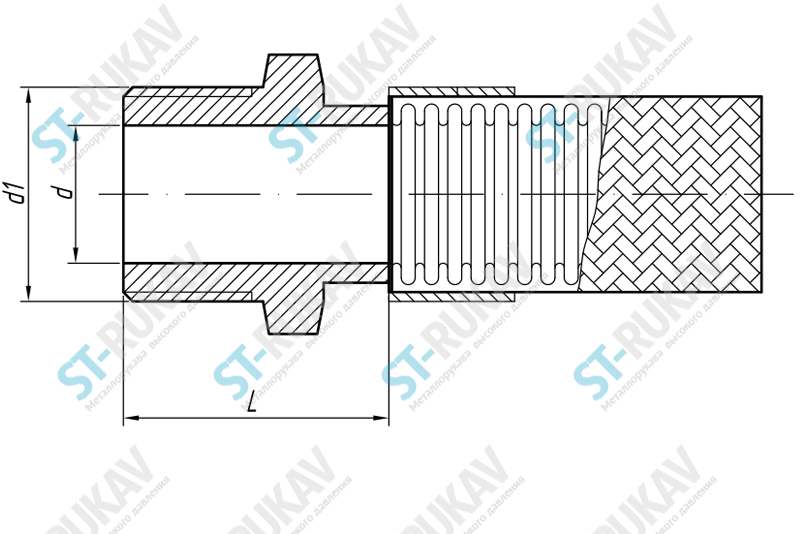

STR 030 металлорукав с арматурой «штуцер наружная резьба G п/у»

В ассортименте металлорукавов, производимых нашим предприятием, тип STR 030 является весьма востребованным. Это объясняется широким диапазоном его использования (от ЖКХ до строительства атомных электростанций). Металлорукава, имеющие для соединения резьбовой фитинг, широко представлены в каталоге. Тип 030 имеет штуцера со внешней трубной резьбой цилиндрического типа (литера G в маркировке) и плоским уплотнением (п/у).

Высокая герметичность соединения достигается посредством смятия установленной уплотнительной прокладки (наиболее часто используется безасбестовый паронит). Применение этого материала допускает использование металлорукава в системах с температурой перемещаемой среды -60°С/+450°С.

Возможна установка штуцеров со сферическими, конусными уплотнениями, либо без таковых.

Очень простой монтаж, не требующий специальных знаний и навыков. Штуцер соединён с рукавом сваркой. Это исключает скручивание в процессе монтажа. По месту фиксируется обычным разводным (рожковым) ключом. Для этого используются имеющиеся технологические лыски или шестигранник.

Дополнительные сведения для заказчиков

В каталоге представлена продукция со штуцерами разного конструктивного исполнения, наружная резьба, на которых, выполнена:

в дюймовом исполнении;
метрическая;
цилиндрическая трубная.
Клиентам предоставлены металлорукава со следующими характеристиками:

DN – (6-50) мм/ (1/4 – 2.0) дюйма;
PN – (34-300) Бар (в зависимости от выбранной модели).
Под заказ произведём и поставим металлорукав с отводами (90°, 60°, 30°). Возможен заказ штуцеров требуемого размера (стандартных, согласно таблице ниже, либо выполненных по индивидуальному заказу). В последнем случае цена и сроки поставки оговариваются дополнительно.

Кроме металлорукавов со штуцерами с двух сторон (стандартная комплектация) производим под заказ продукцию иной комплектации:

• штуцер – гайка накидная;
• гайка – фланец;
• фланец – штуцер;
• иные версии, необходимые заказчику.
• Напоминаем, каким образом расшифровывается маркировка металлорукавов.

Пример. STR 030–20-55-2.0 где:

• STR 030 – серия;
• 20 – DN (мм);
• 55 – PN (бар);
• 2.0 – длина в метрах.
• При необходимости, возможен заказ металлорукавов с соединительной арматурой в виде штуцеров, изготовленных по нормативу, указанному заказчиком.

Примеры:

• штуцера соединительные - согласно нормативу 22792-83.
• Материал, сталь нержавеющих марок. Широко востребованы для водопроводных систем, для отрыто проложенных участков трубопроводов. Под заказ может наноситься защитное антикоррозионное покрытие.

Переходные – 21856-78.
Востребованы для установки в трубопроводах, среды в которых перемещаются под высоким давлением. Допускает соединение участков с различными диаметрами.

Поворотные – 25681-83.
Допускает подачу жидкостей, газов, пара. Препятствует возможным деформациям трубопровода.

Приварные – 16045-70.
Под линзовые уплотнения. Допускает перемещение агрессивных сред, работу в широком диапазоне температур.

На любые оставшиеся вопросы оперативно ответит представитель компании.

Материал штуцеров:

AISI 316L (03Х17Н14М3), AISI 321 (12Х18Н10Т), AISI 304 (08Х18Н10), Ст.20, Ст.45.
