STR 022 металлорукав с арматурой «фланец свободный на кольце по ГОСТ 12822-80»
В каталоге интернет-магазина представлена продукция, полностью соответствующая требованиям норматива 33259-2015 (тип 02), которая ранее изготавливалась согласно стандарту 12822-80 (не применяется на территории РФ с 01.04.17).
Металлорукава подобного типа востребованы для соединения элементов трубопровода на участках, требующих частого проведения ремонтных работ, при выполнении монтажа в ограниченном пространстве (труднодоступных местах). Их преимущество заключается в возможности гарантированно выполнить соосность болтовых отверстий фланца металлорукава с уже приваренным ответным фланцем, без скручивания РВД.

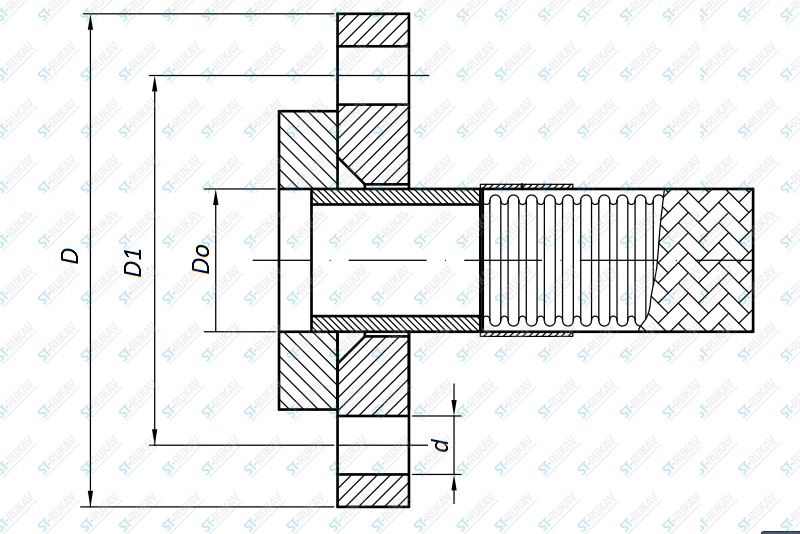

Конструктивно изделие выполнено из пары базовых элементов: привариваемого к трубе кольца, самого фланца. Обе детали имеют единый DN. К трубопроводу приваривается само кольцо (двухсторонний шов: внешний, внутренний), а прижимной фланец сохраняет подвижность.
Металлорукава со свободными фланцами на кольце применяются в разных отраслях: ЖКХ, нефтегазовая, химическая отрасли промышленности. Эта продукция используется в качестве соединительного элемента конструкции резервуаров и аппаратов различного назначения, патрубков, приборов, механизмов и машин.
Что предлагается заказчику
В нашем каталоге клиенту доступны варианты, имеющие подобную соединительную арматуру:
- на втулках воротникового типа (согласно нормативу 33259, 03).
Эти металлорукава разрешено применять при внутреннем давлении перемещаемых сред превышающем 25 бар.
- Рассчитанную на применение любых уплотнителей (форма, материалы);
- с односторонним свободным фланцем (другой, приварен, что удешевляет конструкцию).
Выбор данного решения позволяет отказаться от изготовления фланца из дорогостоящего металла (сталь нержавеющих марок). Так как последний не имеет прямого контакта с перемещаемой средой. Вполне достаточно углеродистой (09Г2С, аналоги), либо силумина (применяется значительно реже).
Заказчикам предлагаются металлорукава STR 022 с фланцами, изготовленными посредством плазменно-дуговой, кислородной резки, штамповки, ковки, выполненные по иным технологиям.
Эксплуатационные преимущества фланцев рассматриваемого типа
- Не имеют прямого контакта с перемещаемой средой. Коррозия минимальна. Это позволяет повторно использовать данную продукцию после демонтажа.
- Просто фиксируются (благодаря свободному вращению существенно облегчается выполнение соосности болтовых отверстий под крепёж).
- Допускается монтаж на трубопроводах, подвергающихся существенному воздействию коррозии.
Материал фланцев и колец:
AISI 316L (03Х17Н14М3), AISI 321 (12Х18Н10Т), AISI 304 (08Х18Н10), Ст.20, Ст.45, 09Г2С и другие.
По умолчанию принимается ст.20.
|
Dy, мм |
Ру,атм |
D0, мм |
D1, мм |
D, мм |
d, мм |
К-во отверст. |
Масса фланца, кг |
Масса кольца, кг |
|
15 |
6 |
19 |
55 |
80 |
8 |
4 |
0.33 |
0.06 |
|
10 |
19 |
65 |
95 |
10 |
4 |
0.58 |
0.11 |
|
|
16 |
19 |
65 |
95 |
12 |
4 |
0.67 |
0.13 |
|
|
25 |
19 |
65 |
95 |
14 |
4 |
0.77 |
0.15 |
|
|
20 |
6 |
26 |
65 |
90 |
10 |
4 |
0.41 |
0.12 |
|
10 |
26 |
75 |
105 |
12 |
4 |
0.82 |
0.2 |
|
|
16 |
26 |
75 |
105 |
14 |
4 |
0.93 |
0.24 |
|
|
25 |
26 |
75 |
105 |
16 |
4 |
1,05 |
0.27 |
|
|
25 |
6 |
33 |
75 |
100 |
10 |
4 |
0.6 |
0.16 |
|
10 |
33 |
85 |
115 |
12 |
4 |
0.96 |
0.27 |
|
|
16 |
33 |
85 |
115 |
14 |
4 |
1,1 |
0.31 |
|
|
25 |
33 |
85 |
115 |
16 |
4 |
1,24 |
0.36 |
|
|
32 |
6 |
39 |
90 |
120 |
10 |
4 |
0.87 |
0.21 |
|
10 |
39 |
100 |
135 |
12 |
4 |
1,49 |
0.34 |
|
|
16 |
39 |
100 |
135 |
16 |
4 |
4,68 |
0.46 |
|
|
25 |
39 |
100 |
135 |
16 |
4 |
1,87 |
0.46 |
|
|
40 |
6 |
46 |
100 |
130 |
10 |
4 |
1,01 |
0.27 |
|
10 |
46 |
110 |
145 |
12 |
4 |
1,92 |
0.42 |
|
|
16 |
46 |
110 |
145 |
16 |
4 |
2,13 |
0.56 |
|
|
25 |
46 |
110 |
145 |
18 |
4 |
2,35 |
0.56 |
|
|
50 |
6 |
59 |
110 |
140 |
12 |
4 |
1,11 |
0.35 |
|
10 |
59 |
125 |
160 |
14 |
4 |
2,27 |
0.62 |
|
|
16 |
59 |
125 |
160 |
16 |
4 |
2,54 |
0.71 |
|
|
25 |
59 |
125 |
160 |
18 |
4 |
2,79 |
0.79 |
|
|
65 |
6 |
78 |
130 |
160 |
14 |
4 |
1,55 |
0.55 |
|
10 |
78 |
145 |
180 |
16 |
4 |
3,01 |
0.9 |
|
|
16 |
78 |
145 |
180 |
18 |
4 |
3,31 |
1,01 |
|
|
25 |
78 |
145 |
180 |
20 |
8 |
3,43 |
1,12 |
|
|
80 |
6 |
91 |
150 |
185 |
14 |
4 |
2,05 |
0,73 |
|
10 |
91 |
160 |
195 |
16 |
4 |
3,77 |
1,1 |
|
|
16 |
91 |
160 |
195 |
18 |
4 |
4,11 |
1,23 |
|
|
25 |
91 |
160 |
195 |
20 |
8 |
4,25 |
1,37 |
|
|
100 |
6 |
110 |
170 |
205 |
14 |
4 |
2,38 |
0.88 |
|
10 |
110 |
180 |
215 |
16 |
8 |
4,55 |
1,31 |
|
|
16 |
110 |
180 |
215 |
20 |
8 |
4,93 |
1,64 |
|
|
25 |
110 |
190 |
230 |
22 |
8 |
6,19 |
1,95 |
