Name: STR 021 металлорукав с арматурой «фланец воротниковый по ГОСТ 12821-80»
SKU: STR 021
Price: 5000 RUB
Rating: 5 (1 reviews)

- Москва

info@st-rukav.ru
129226, г. Москва, ул. Сельскохозяйственная, д. 17
Пн. – Пт.: с 9:00 до 18:00

STR 021 металлорукав с арматурой «фланец воротниковый по ГОСТ 12821-80»

Новинка

Акция

Нашли дешевле?

У нас вы найдете удобную карту подбора.

Описание

Производим металлорукава в ассортименте, включая модель STR 021, имеющую концевую арматуру, выполненную в форме воротникового фланца. Продукция полностью соответствует положениям норматива 33259-2015 (тип 11).

Все описание

Нашли дешевле?

У нас вы найдете удобную карту подбора.

Цена условная и зависеть будет конкретно от вашей задачи

Ранее подобные фланцы выпускались согласно стандарту 12821-80 (не действует в России в качестве национального ГОСТ с 01.04.17), согласно которому имели исполнение 7, 6.

Металлорукава STR 021 востребованы для монтажа в системах, где давление перемещаемой среды составляет (6.18 – 20) МПа. Фланцы тип 11 являются приварными элементами. Востребованы для упрощения монтажа соединительных элементов, всей конструкции трубопровода в целом. Рассчитаны на эксплуатацию в диапазоне температур -253°С/+600°С.

Наличие воротника, представляющего выступ конусообразной формы, минимизирует внутренние напряжения, возникающие в детали в процессе эксплуатации. Это повышает надёжность рукава в целом.

Выбирая STR -021, следует помнить о, свойственных его фланцам, преимуществах монтажа (в сравнении с плоскими). Он варится в один проход встык. Это минимизирует напряжение в шве, обеспечивает повышенную стойкость соединения при воздействии динамических нагрузок, коррозионных процессов.

Предложения, приведённые в каталоге

Наличие конусного воротника позволяет стыковать трубы разных диаметров. Конструкция фланцев обеспечивает возможность их многоразового применения, что позволяет проводить демонтаж, не нарушая целостности трубы (без её резки).

Предусмотрено 9 вариантов исполнения поверхностей фланцев данного типа (мы готовы представить любую версию):

исполнение 1, 2 – имеет соединительные выступы;
3 – впадину;
4 – шип;
5 – паз;
6 – рассчитаны на установку линзового уплотнения (есть специальное углубление);
7 - применяются с овальными прокладками;
8 – выполняются с шипом для фиксации прокладки из фторопласта;
9 – с пазом для аналогичных прокладок.

Наиболее востребованной является первая (рассчитана на давление перемещаемых сред до 1.6 МПа). Варианты со 2 по 9 разрешено применять на магистралях, предназначенных для транспортировки щелочных, кислотных сред.

В процессе производства фланцев используются различные марки стали (можно уточнить у менеджера):

российские - ст.3 сп, 09Г2С, 12Х18Н10Т, иные;
импортные – AISI 304 (321? 316L).

В зависимости от выбора исходного материала существенно меняются эксплуатационные характеристики фланцев. Допустимые температурные диапазоны могут колебаться от -70° до +600°С.

Под заказ, готовы поставить металлорукав STR 021 с фланцами и отводами под различными углами (от 30° до 90°).

Возможна поставка изделия, имеющего на воротниковой втулке свободный фланец.

В каталоге представлена продукция с DN – (15-100) мм. Под заказ могут быть изготовлены металлорукава большего диаметра.

На любые оставшиеся вопросы можно получить развёрнутую консультацию у менеджера по работе с клиентами.

Материал фланцев:

AISI 316L (03Х17Н14М3), AISI 321 (12Х18Н10Т), AISI 304 (08Х18Н10), Ст.20, Ст.45, 09Г2С и другие.

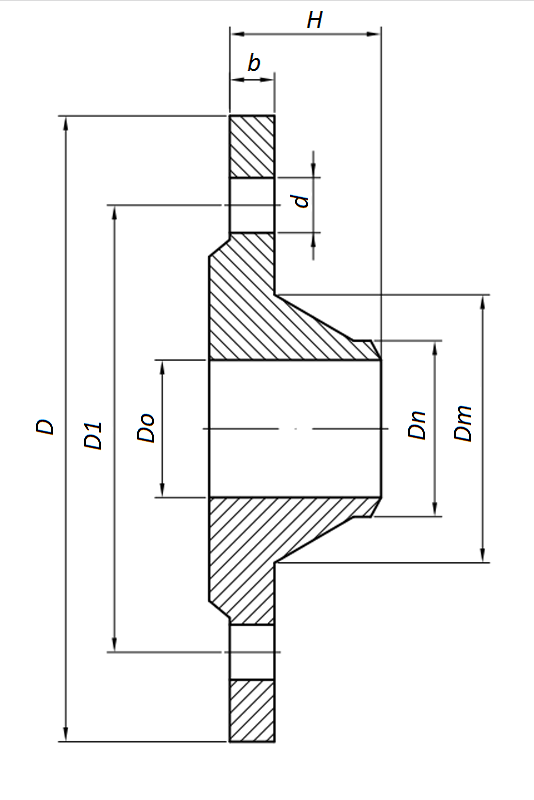

Dy,мм	Ру,атм	D,мм	D1,мм	d,мм	dm,мм	dn,мм	D0,мм	b,мм	H,мм	к-во отв. n, шт.	Масса,кг
15	10	95	65	14	30	19	12	10	33	4	0,58
	16	95	65	14	30	19	12	12	33	4	0,68
	25	95	65	14	30	19	12	14	33	4	0,79
	40	95	65	14	30	19	12	14	33	4	0,79
	63	105	75	14	38	19	12	16	46	4	1,15
	100	105	75	14	38	19	12	18	46	4	1,26
20	10	105	75	14	38	26	18	12	36	4	0,87
	16	105	75	14	38	26	18	12	36	4	0,87
	25	105	75	14	38	26	18	14	34	4	0,97
	40	105	75	14	38	26	18	14	34	4	0,97
	63	125	90	18	48	26	18	18	54	4	1,8
	100	125	90	18	48	26	18	20	51	4	1,98
25	10	115	85	14	45	33	25	12	38	4	1,05
	16	115	85	14	45	33	25	12	38	4	1,05
	25	115	85	14	45	33	25	14	36	4	1,18
	40	115	85	14	45	33	25	14	36	4	1,18
	63	135	100	18	52	33	25	20	56	4	2,3
	100	135	100	18	52	33	25	22	56	4	2,48
32	10	135	100	18	55	39	31	13	40	4	1,54
	16	135	100	18	55	39	31	13	40	4	1,54
	25	135	100	18	56	39	31	16	43	4	1,83
	40	135	100	18	56	39	31	16	43	4	1,83
	63	150	110	22	64	39	31	21	60	4	2,94
	100	150	110	22	64	39	31	22	60	4	3,05
40	10	145	110	18	62	46	38	13	42	4	1,83
	16	145	110	18	64	46	38	13	42	4	1,85
	25	145	110	18	64	46	38	16	45	4	2,19
	40	145	110	18	64	46	38	16	45	4	2,19
	63	165	125	22	74	46	37	21	65	4	3,75
	100	165	125	22	76	46	37	23	67	4	4,06
50	10	160	125	18	76	58	49	13	42	4	2,26
	16	160	125	18	76	58	49	13	45	4	2,28
	25	160	125	18	76	58	49	17	45	4	2,78
	40	160	125	18	76	58	48	17	45	4	2,81
	63	175	135	22	86	58	47	23	67	4	4,63
	100	195	145	26	86	58	45	25	68	4	6,03
65	10	180	145	18	94	77	66	15	45	4	3,17
	16	180	145	18	94	77	66	15	47	4	3,19
	25	180	145	18	96	77	66	19	50	8	3,71
	40	180	145	18	96	77	66	19	50	8	3,71
	63	200	160	22	106	77	64	25	72	8	6,29
	100	220	170	26	110	77	62	29	80	8	8,52
80	10	195	160	18	105	90	78	15	47	4	3,67
	16	195	160	18	110	90	78	17	50	4	4,21
	25	195	160	18	110	90	78	19	52	8	4,44
	40	195	160	18	112	90	78	21	55	8	4,8
	63	210	170	22	120	90	77	27	72	8	7,22
	100	230	180	26	124	90	75	31	87	8	9,91
100	10	215	180	18	128	110	96	17	48	8	4,7
	16	215	180	18	130	110	96	17	50	8	4,9
	25	230	190	22	132	110	96	21	58	8	6,51
	40	230	190	22	138	110	96	23	65	8	7,4
	63	250	200	26	140	110	94	29	77	8	10,71
	100	265	210	30	146	110	92	35	97	8	14,65
