Металлорукав «сфера под конус 60°» серии: Н8ДО.449.032

Компания «ФлексоКомпонент» производит и реализует МРВД, в качестве соединительной арматуры имеющие сферу с конусностью 60° серии Н8ДО.449.032. Обращаем внимание на то, что после литеры Д в наименовании, проставлена цифра 0, а не буква О.

Изделия конструктивно отличаются от серии 4603А конструктивным исполнением. В отличие от первых, его основа, гофрированный герметичный сильфон, изготовлен из спирально свёрнутой стальной ленты, прошедшей предварительное профилирование гидравлическим способом, проваренной по вершине гофры аргоновой контактно-шовной сваркой. Толщина ленты, в зависимости от DN, лежит в диапазоне (0.15-0.30) мм

Применение ленты (сталь нержавеющая различных марок) разной толщины, выполнение гофры разнообразного профиля обеспечивает:

• возможность применять данные СРГС для решения широкого круга задач;
• перемещать по ним среды различной химической активности, от агрессивных до инертных.

В целях повышения прочностных характеристик, придания рукаву требуемой гибкости, износостойкости, увеличению допустимого внутреннего давления перемещаемых сред, гофра имеет многослойную (1, 2, 3 слоя) проволочную оплётку, выполненную из нержавейки.

Использование проволоки из разных материалов, с различными диаметрами, геометрией плетения позволяет повысить гибкость металлорукава, либо жёсткость последнего, способность к восприятию высоких статических нагрузок, возникающие гидравлические и пневматические удары.

Для разгрузки конечных гофр с обеих сторон рукава предусмотрена установка, в зоне заделки присоединительной арматуры, стаканов, защищающих гофру в зонах сварки (пайки), минимизирующих изгибающие напряжения в них.

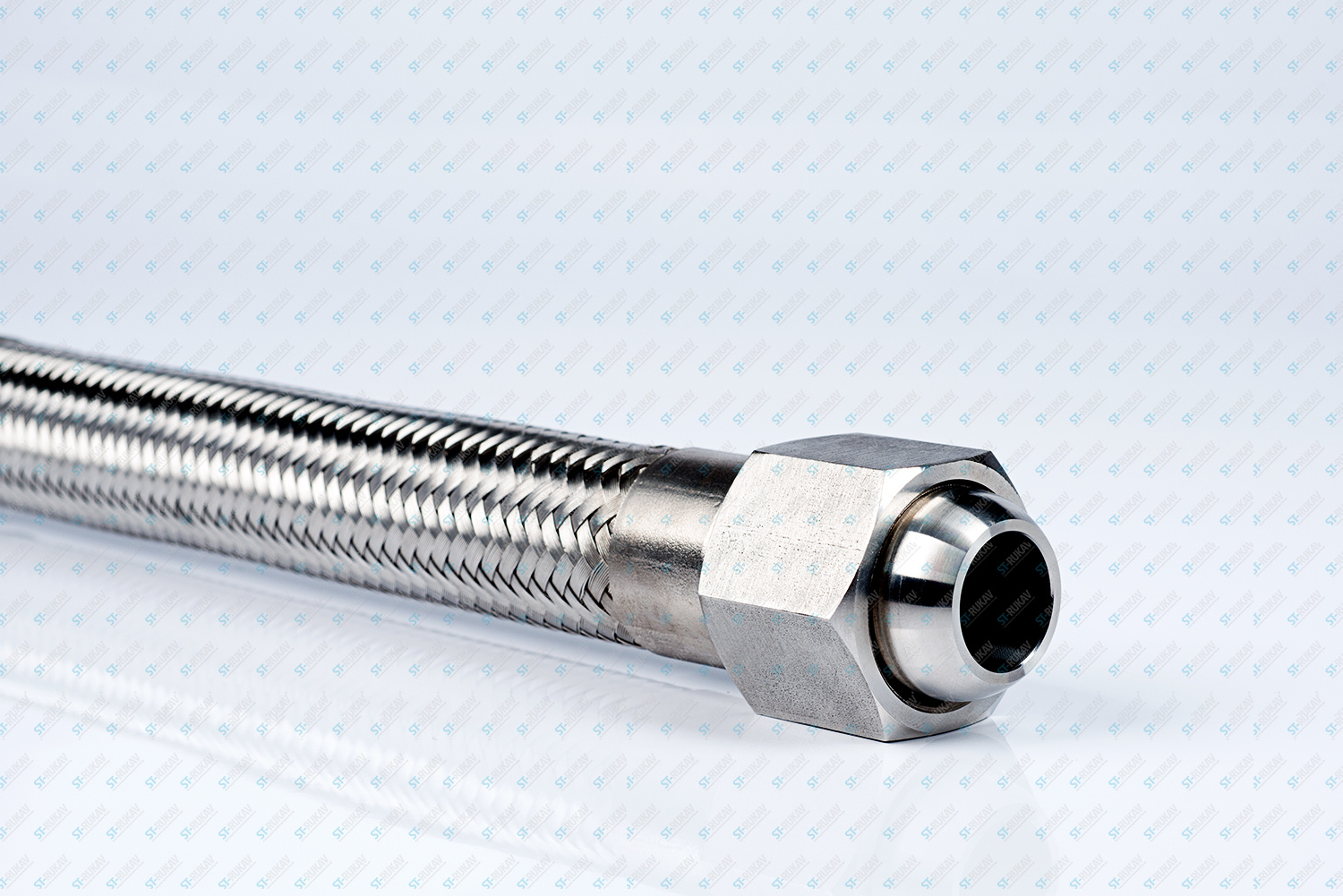

Накидная гайка крепится на гибкой части аргонодуговой сваркой. Требуемая герметичность металлорукава высокого давления в процессе эксплуатации достигается специальной формой, придаваемой гайке.

МРВД серии Н8ДО.449.032 отлично справляются с тепловыми расширениями, возникающими нагрузками вибрационного характера.

Основные эксплуатационные характеристики

СРГС рассчитаны на транспортировку следующих рабочих сред: вода, нефтепродукты, иные жидкие среды, газы, пар, которые могут иметь диапазон рабочего давления от вакуума до 27.45 МПа (указывается при температуре +20°С), и допустимые рабочие температуры (-260°С/+650°С).

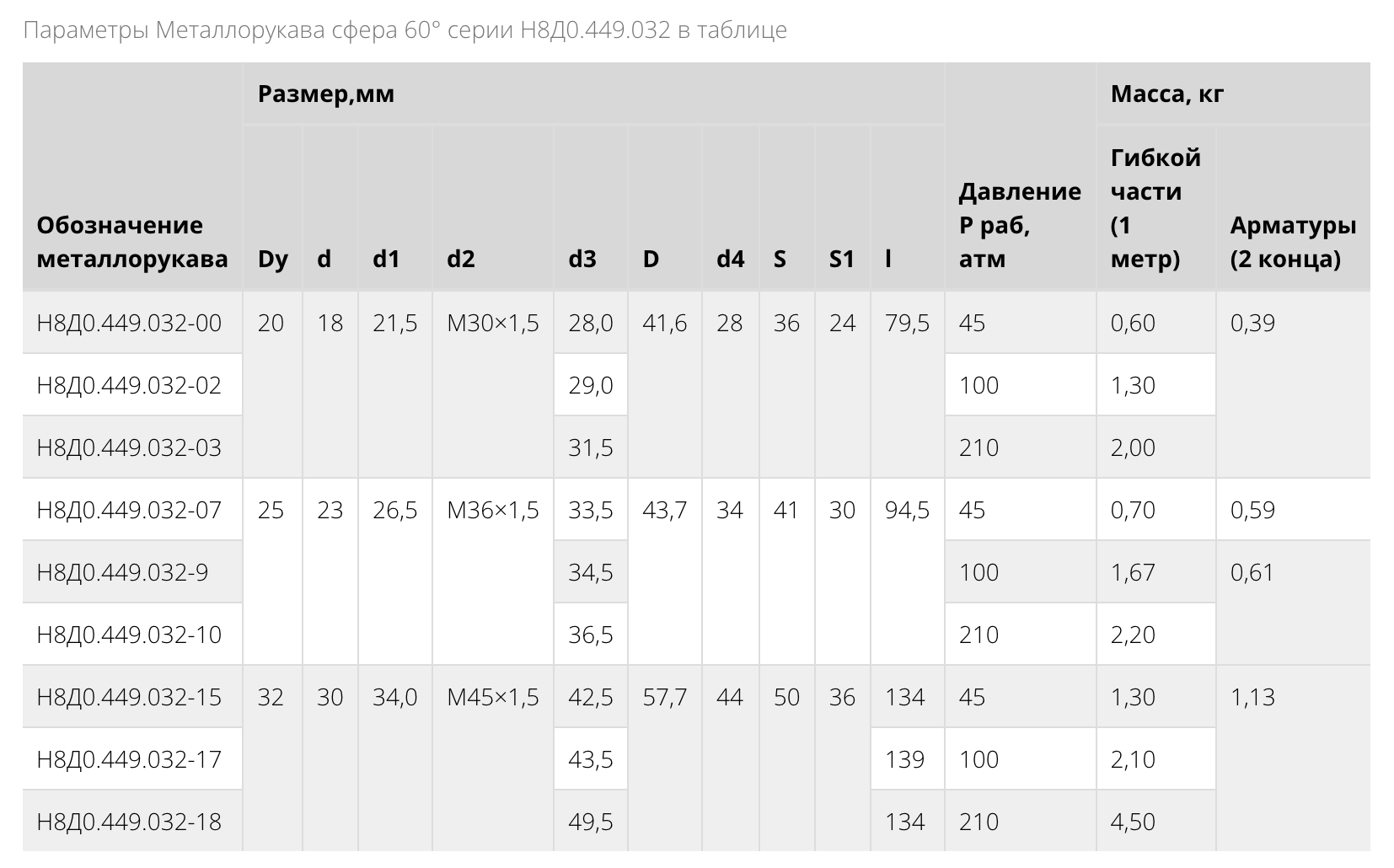

Материалы и геометрические размеры

• DN (мм) – 20-100;
• основной сильфон (гофра) выполнен из нержавеющей стали: импортной (AISI 321, 304), российской (12Х18Н10Т, аналоги);
• патрубки производятся из аналогичных материалов;

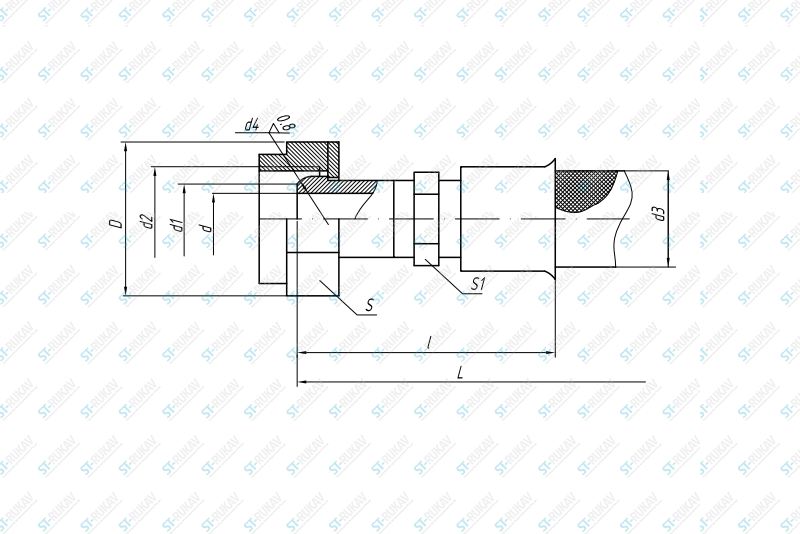

• гайка – аналогично, плюс ст.20 (для отдельных моделей). Тип – сфера, выполненная под конус с углом в 60°;
• оплётка диаметром 0.3-0.6 мм из проволоки-нержавейки (сталь аналогичных марок);
• тип присоединения, реализованный по умолчанию - гибкий МРВД с арматурой в виде накидной гайки (поз заказ возможно иное исполнение).

Металлорукава востребованы для постоянного/временного присоединения узлов и агрегатов трубопроводов небольших диаметров (до 100 мм), если сварка экономически нецелесообразна. Изделие монтируется посредством затяжки обычным гаечным ключом.
