Металлорукав «сфера под конус 60°» серии: 4603А
В каталоге компании «ФлексоКомпонент» представлены различные типы металлорукавов высокого давления, включая продукцию серии 4603А в вариантах (00-11).
В каталоге компании «ФлексоКомпонент» представлены различные типы металлорукавов высокого давления, включая продукцию серии 4603А в вариантах (00-11).

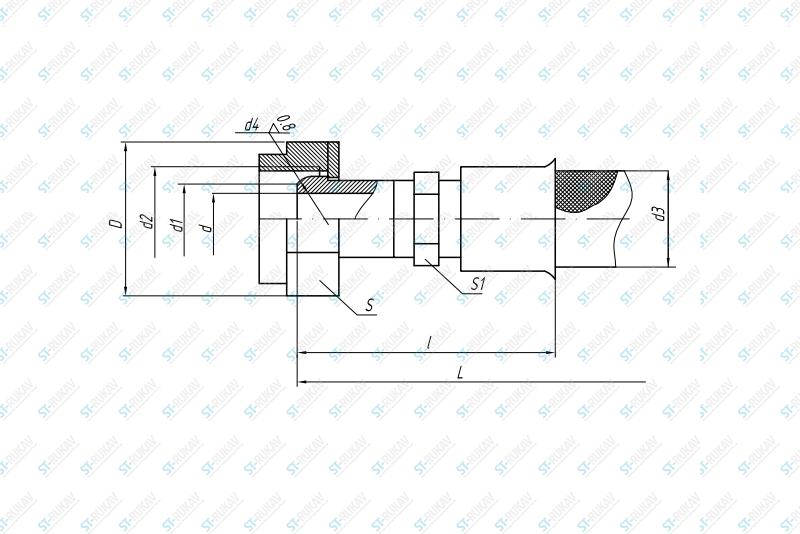

Герметичный МРВД (тип РГТА), в стандартном исполнении, предлагается заказчику с присоединительной арматурой, представляющей собой сферу с углом конусности в 60°. Модельный ряд включает продукцию, имеющую DN = (6-16) мм и L = (250-6000) мм. Под заказ могут быть изготовлены металлорукава с иными размерами.
Заготовкой для производства основного элемента конструкции РГТА, сильфона, является сварная стальная труба (продольный шов формируется аргонодуговой сваркой) с толщиной стенки 0.15 – 0.30 мм. Её гофрирование осуществляется посредством внешней обкатки заготовки по винтовой траектории формующими кольцами требуемого профиля. После чего, в целях усиления несущей способности, полученной гофры, в впадину последней устанавливается проволочная спираль высокой прочности (нержавейка).
Внешнюю защиту от повреждений механического характера и требуемую жёсткость рукаву придаёт внешняя оплётка. Для разгрузки крайних участков сильфона в местах заделки присоединительной арматуры предусмотрены стаканы, прикрывающие и защищающие гофру от неблагоприятных термических воздействий, возникающих в процессе сварки (пайки), минимизирующие изгибающие напряжения.
Надлежащую герметичность рукав получает благодаря специальной форме гайки, которая приваривается к его гибкой части с использованием аргонодуговой сварки.
Конструктивные особенности и эксплуатационные характеристики
Базовые элементы конструкции МРВД 4603А производятся из следующих материалов:
- сильфон – отечественная и импортная нержавеющая сталь различных марок (08Х18Н10Т, AISI 321, аналоги);
- патрубки и гайки выполнены из аналогичных материалов;
- геометрическое исполнение гайки – сфера, имеющая конусность в 60°;
- сетчатая оплётка (1-3 слоя) – проволока стальная, изготовленная из нержавейки вышеуказанных марок;
- реализованный тип присоединительной арматуры – накидная гайка.
Под заказ возможна комплектация металлорукава иными присоединительными элементами.
Основные эксплуатационные характеристики:
- Рраб – (100-280) бар (указывается для температуры +20°С) ;
- допустимый диапазон рабочих температур – (-250°С/+600°С);
- условия исполнения – 2 (наземные).

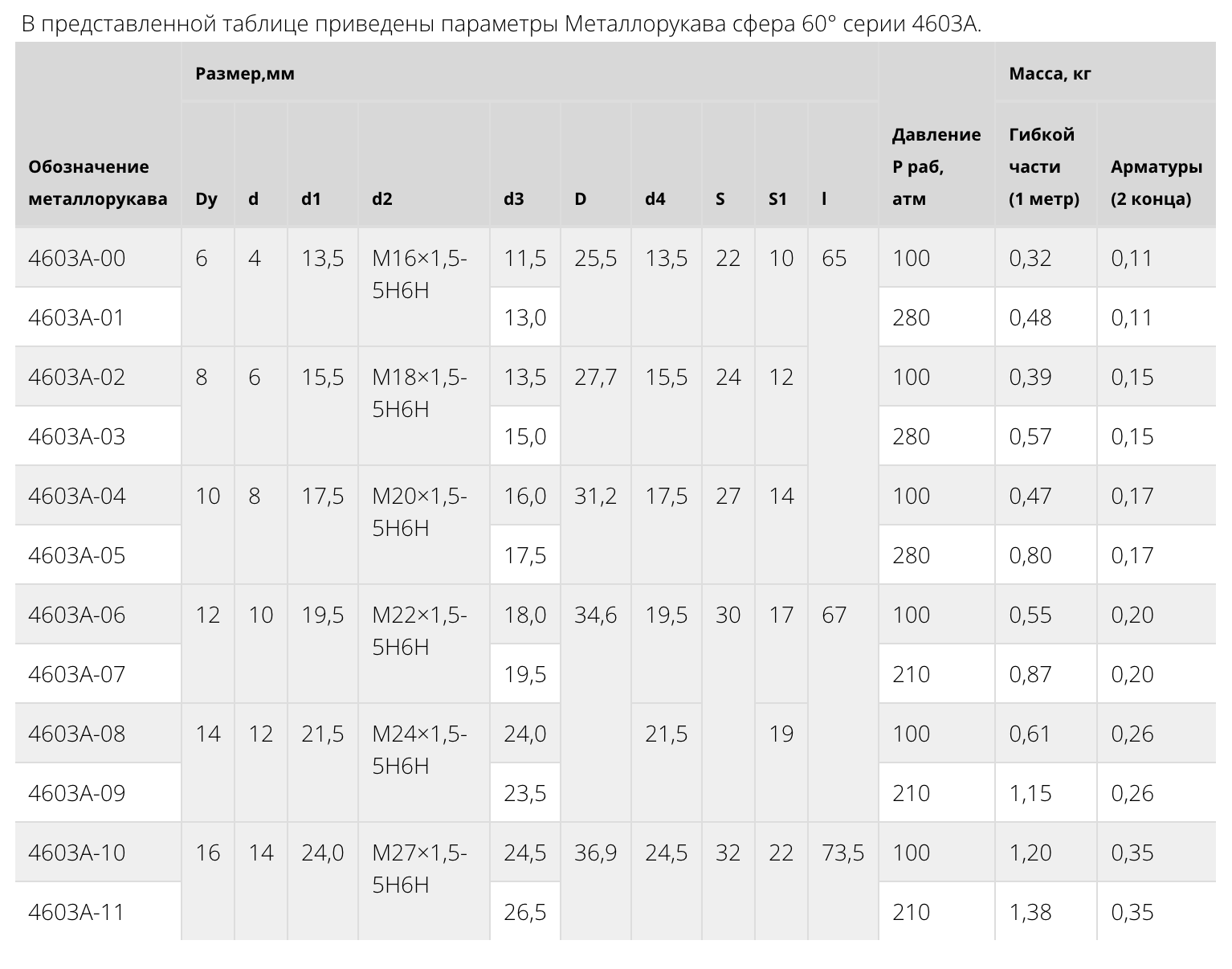

Развёрнутые характеристики по выпускаемой продукции приведены в таблице ниже
Варианты использования
Металлорукава 4603А, всех вариантов исполнения, востребованы для стыковки узлов и элементов конструкции трубопроводов ограниченного диаметра:
- которые планируется часто демонтировать/устанавливать;
- в ситуациях, когда сварочные работы затруднены, либо их проведение экономически нецелесообразно.
Продукция рассчитана на использование в трубопроводах, предназначенных для перекачки любых сред: пар, газ, жидкость, от инертных до химически агрессивных.
