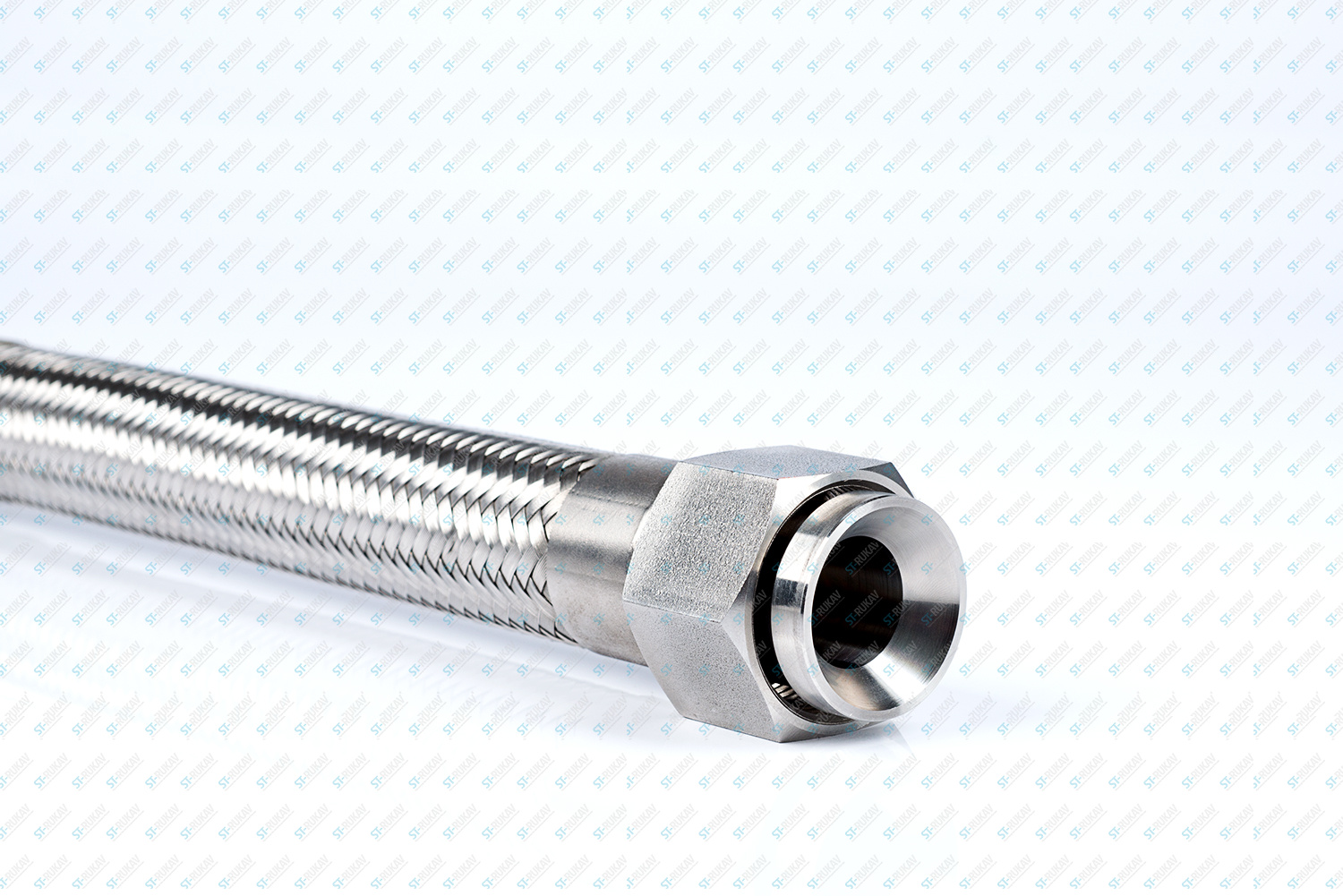

Металлорукав «конус-конус 74°» серии: 4600А

Производственная компания «ФлексоКомпонент» предлагает в ассортименте металлорукава высокого давления собственного изготовления, включая товары серии 4600А в вариантах исполнения от 0 до 11.

Стоимость реализуемой продукции проставлена на соответствующих страницах сайта, в прайсе компании. Её можно уточнить онлайн у менеджера по работе с клиентами.

Основными элементами металлорукава являются:

• сильфон – выполняется из тонкостенной сварной трубы (аргонодуговая сварка).

Материал изготовления, нержавеющая сталь различных марок (толщина листа 0.15-0.3 мм). Является основой конструкции. В открытых источниках часто именуется РГТА. Изготовленная трубная заготовка проходит дальнейшую обработку посредством гидроформовки, обкатывается по винтовой траектории обжимными кольцами специальной формы. С целью повышения жёсткости конструкции и её прочностных характеристик в образовавшуюся между гофрами впадину закладывается стальная проволока специальных марок (нержавейка).

• сетчатая оплётка – решает задачи защиты наружной поверхности гибкого сильфона от механических нагрузок.

Способствует повышению допустимого давления, которое может иметь перекачиваемая среда. Изготавливается из стальной проволоки (нержавейка) посредством разнонаправленного плетения, в один, два либо три слоя. Для минимизации изгибающих напряжений на участках присоединения арматуры, защиты оплётки от температурного воздействия в процессе сварки (пайки) на концы оплётки надеваются специальные стальные стаканы.

• присоединительная арматура обеспечивает надлежащую герметичность соединения благодаря специальной форме гайки (материал производства, нержавейка), имеющей конусность в 74°.

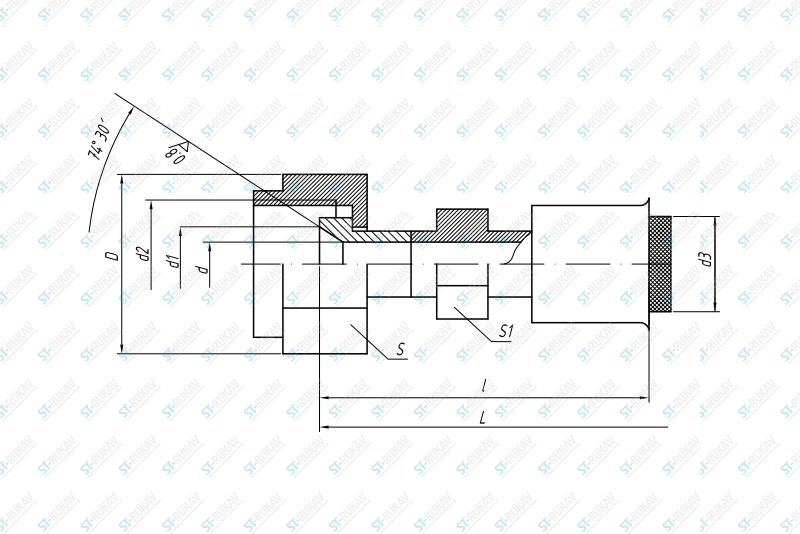

Конструкция присоединительной части включает накидную гайку, имеющую метрическую резьбу, ниппель прижимной. Надлежащая плотность контакта достигается плотным контактом сферического участка с конусным. Прокладки в уплотнении отсутствуют. Что позволило добиться значительного повышения максимально допустимых значений температур перемещаемых сред.

По требованию заказчика готовы поменять конструкцию присоединительной части, заменив резьбовой вариант на иное решение.

Основные габариты и эксплуатационные характеристики

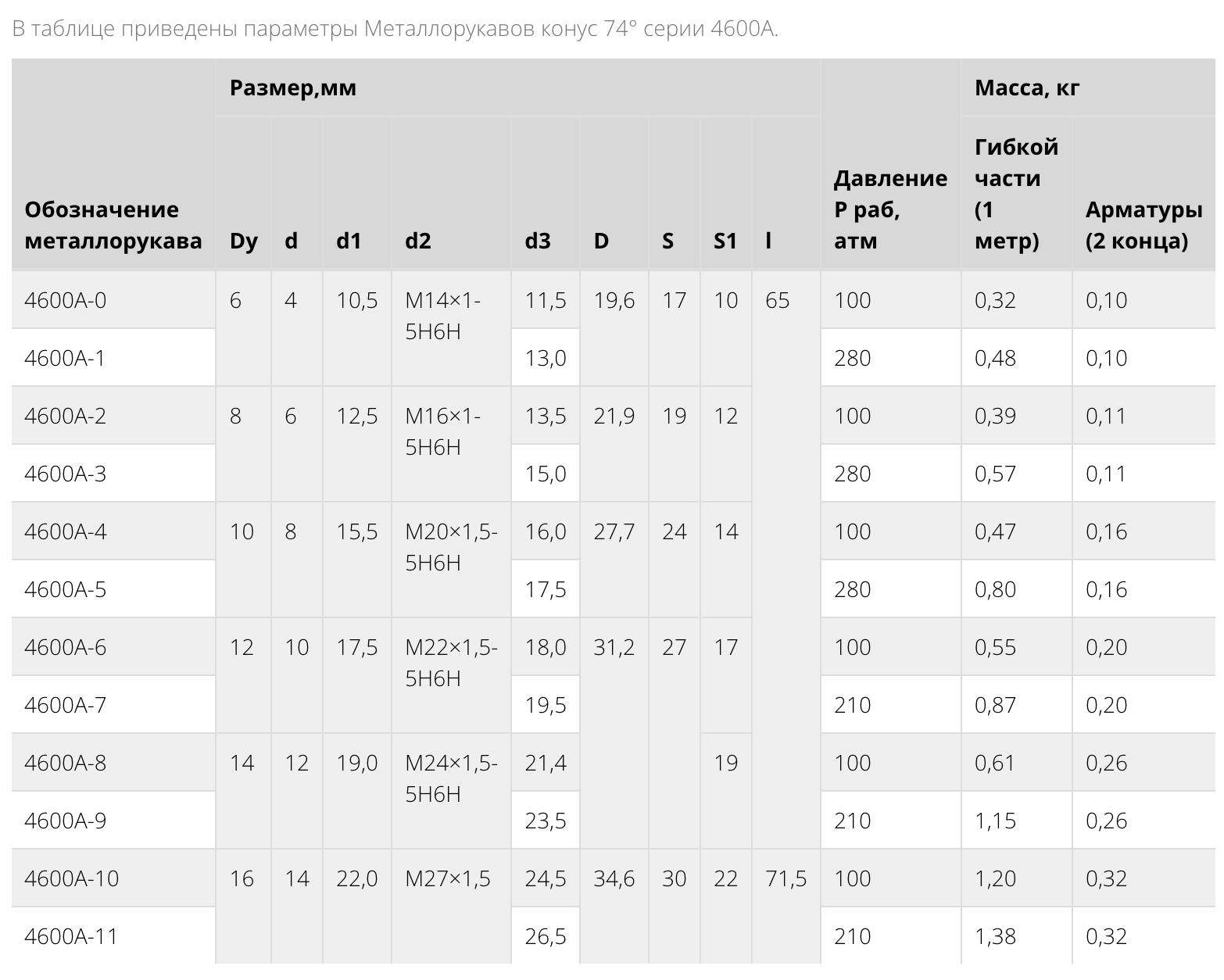

Основные размеры серийно производимых металлорукавов данной серии приведены в таблице ниже:

• диапазон доступных DN 6-16 мм;
• длина гибкого участка до 6 м.

Под заказ готовы изготовить рукава иных размеров, с другими видами присоединительной арматуры.

• Предельное Рраб = (100-280 бар);
• Рабочий диапазон температур – (-260°С/+650°С).

МРВД допускает транспортировку следующих сред: газы, пар, жидкости. От инертных до химически агрессивных.
