Металлорукав «фланцевое соединение» серии: 4657А

Компания «ФлексоКомпонент» проектирует, производит и реализуем металлорукава высокого давления в ассортименте, включая МРВД серии 4657А.

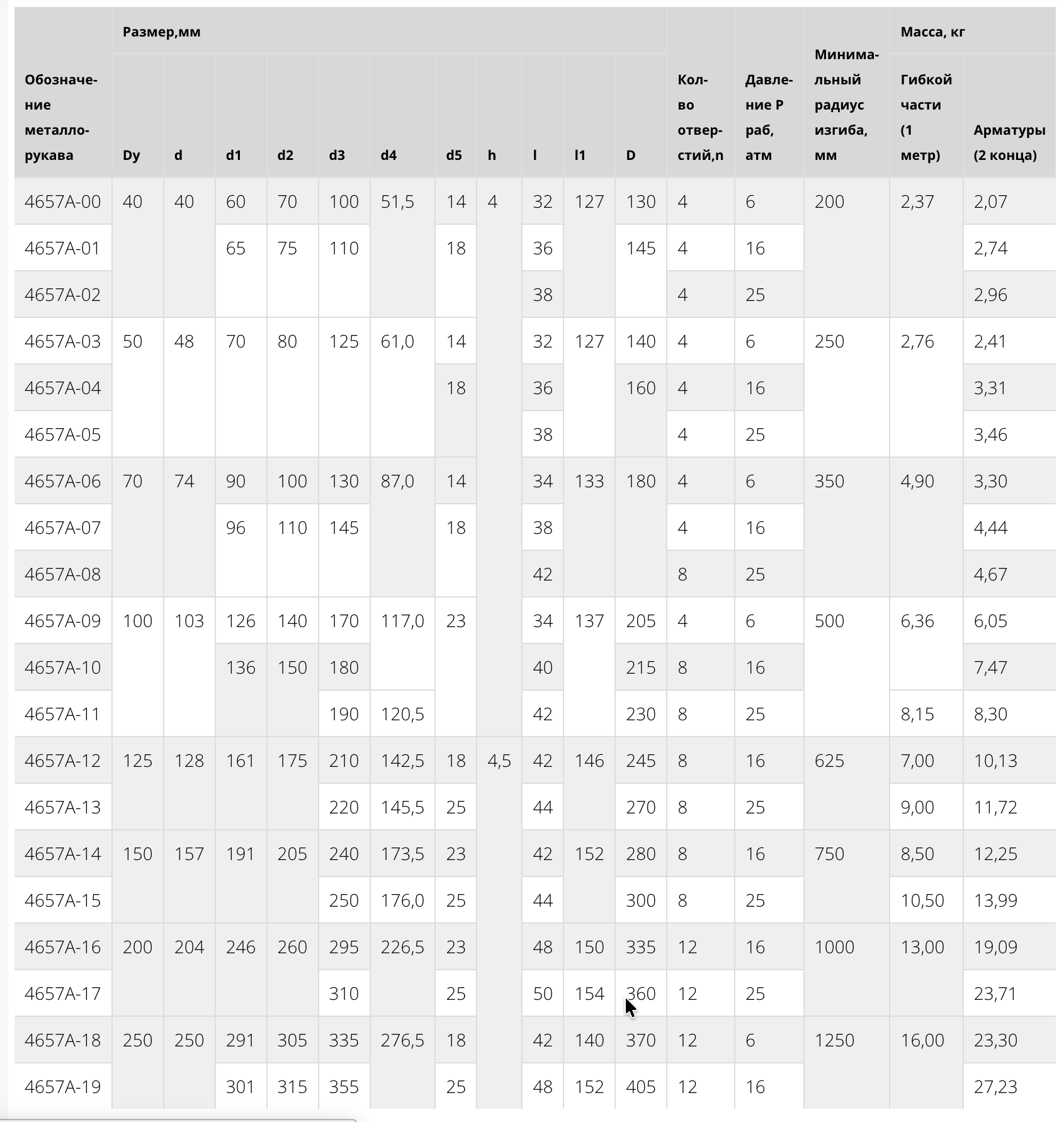

В каталоге представлены рукава с фланцевыми арматурными соединениями, изготовленными согласно нормативу 33259-2015. Основные рабочие характеристики продукции представлены в таблице ниже.

Для их производства используется стальная лента различной толщины, от 0.15 до 04 мм. Рукав формируется из неё посредством спиральной свёртки ленты, прошедшей предварительное профилирование. Затем конструкция проваривается по вершинам гофры (контактно-шовная сварка). Настоящие МРВД предназначены для наземного использования.

Повышение прочности готового изделия, его защиты от повреждений механического характера достигается защитой сильфона сетчатой металлической оплёткой. Надёжность мест соединения концевой арматуры с телом металлорукава обеспечивает использование стакана, надеваемого на оплётку в зоне заделывания. Последний прикрывает необходимую часть гофры в зоне, на которую оказывается термическое влияние при пайке и во время проведения сварочных работ, снижает в рассматриваемой зоне изгибающие напряжения.

Сфера использования продукции

Рассматриваемая продукция востребована, в первую очередь, для организации монтажа участков, к степени герметизации которых предъявляются повышенные требования. Подобные рукава являются оптимальным решением для кратковременного/долговременного соединения агрегатов и труб с различными диаметрами. В нашем каталоге представлены типы с приварными фланцами. Под заказ готовы поставить версии с поворотными.

В последних возникает потребность:

• когда МРВД изначально устанавливаются на фиксированный срок;
• в узлах, конструкция или режимы эксплуатации которых приводят к быстрому износу гибких рукавов, что требует их частой замены;
• при монтаже металлорукавов значительной длины (с планируемым последующим демонтажом).

Металлорукава данной серии широко применяются в производстве и строительстве, рассчитаны на транспортировку различных жидких, газообразных сред (включая агрессивные) и пара, компенсации вибрационных нагрузок.

Допустимые диапазоны рабочих давлений перемещаемой среды – от вакуума до 24.52 бар.

Разрешённые температуры (-260°С/+650°С).

Какие характеристики требуется указывать в заявке

При оформлении заявки онлайн на интересующую вас продукцию, в ней требуется привести следующую информацию:

• DN (мм);
• длина (мм);
• Рраб – бар (кгс/см2, МПа);
• параметры перемещаемой среды (температура, тип). Обязательно должна быть отметка, если последняя отличается повышенной коррозионной агрессивностью;
• требуемый материал для изготовления фланцев;
• их тип;
• давление на фланцах.

При заказе следует обозначать металлорукав согласно существующей маркировке. Пример:

4657А- 2-50-16-2.0 НЖ, где:

• 4657А – серия;
• 2 – наземные условия эксплуатации;
• 50 – диаметр условного прохода (DN) в мм;
• 16 – рабочее давление 16 кгс/см2;
• 2.0 – длина металлорукава в метрах;
• НЖ – материал для производства фланцев.

Ждём ваших заказов прямо сейчас.
