Металлорукав «фланцевое соединение с откидными болтами» серии: 4656А
Эти герметичные МРВД (часто обозначаемые СРГС) имеют быстроразъёмные фланцевые соединения, в которые встроены откидные болты. Изделия предназначены для осуществления быстрого соединения/расстыковки устройств, элементов трубопроводов, предназначенных для перекачивания газообразных, жидких перемещаемых сред, включая нефть и продукты её переработки, агрессивные вещества, среды со значительной коррозионной активностью.

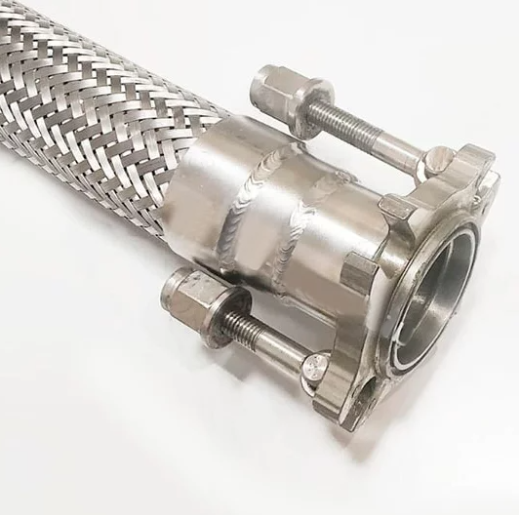

Металлорукава комплектуются соединительной фланцевой арматурой специальной конструкции, со встроенными крепёжными болтами, которые откидываются вбок. Именно ими фиксируют фланцы в рабочем положении. Упрощается монтаж, но снижается герметичность соединения.
Конструкция
Гибкую часть металлорукава представляет стальная лента, прошедшая предварительное профилирование, затем свёрнутая в спираль и проваренная по гофре. Толщина используемой ленты зависит от размеров МРВД и может составлять от 0.15 мм до 0.4.
Защищу от внешних повреждений механического характера и повышенную жёсткость всей конструкции придаёт наружная сетчатая оплётка из металла (1-3 слоя). В местах соединения арматуры с сильфоном на рукав надет специальный металлический стакан из нержавейки. Это защищает от повреждений участок гофры при выполнении пайки и в процессе сварочных работ, минимизирует в районе заделки арматуры изгибающие напряжения, разгружает крайние участки гофры посредством передачи части нагрузки на оплётку.
Фланцы приварены к гибкой части металлорукава с использованием аргонодуговой сварки.
Конструктивные особенности и эксплуатационные характеристики
Настоящий металлорукав предназначен для наземной эксплуатации. Продукция, представленная в каталоге, отличается следующими параметрами:
- диапазон DN (мм) – 50-150;
- стандартная длина (мм) – 250-6000 (под заказ может производится продукция иных размеров (длина может достигать 25м, при этом МРВД комплектуется дополнительными муфтами для обеспечения жёсткого крепления к несущей опоре);
- Рраб перемещаемой среды (кгс/см2) – вакуум - 25;
- допустимый рабочий диапазон температур - -260°С/+650°С.
Для производства сильфона применяется сталь 08Х18Н10Т российского производства, AISI 304, импорт. Для изготовления фланцев – дополнительно к поименованным выше, AISI 321 (импорт), 12Х18Н10Т отечественного производства. Патрубки и оплётка выполняются из этих же марок стали. При этом толщина проволоки для оплётки может колебаться в диапазоне 0.3-0.6 мм.

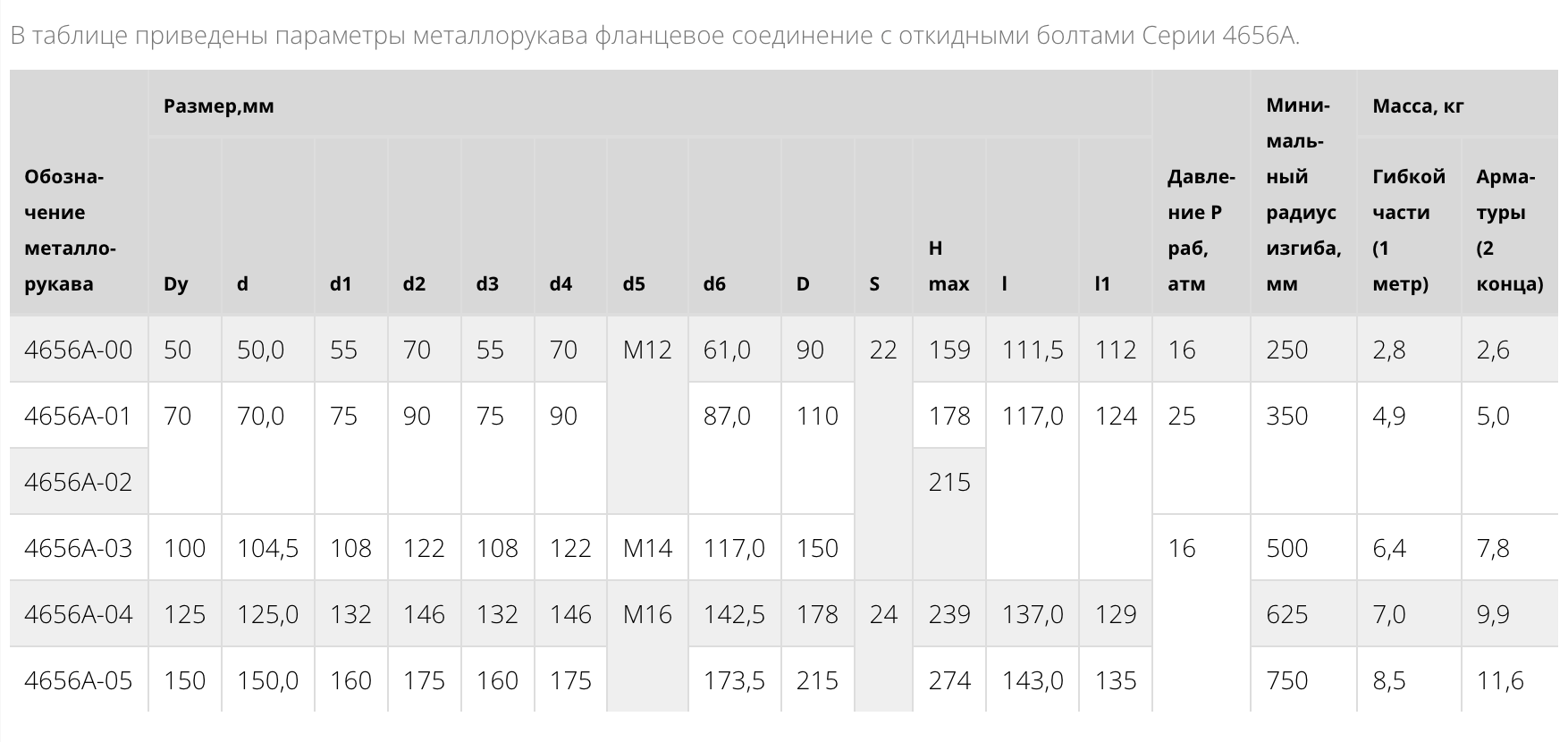

В таблице, приведённой ниже, указаны параметры на производимую нами продукцию.
Какую информацию желательно указать при оформлении заявки
Чтобы приобрести металлорукав, максимально полно отвечающий предстоящим условиям эксплуатации, следует указать следующие сведения:
- DN;
- требуемую длину;
- рабочее давление перемещаемой среды;
- характеристики последней.
На любые вопросы технического характера можно оперативно получить развёрнутый ответ от дежурного менеджера по работе с клиентами.
