Радиус изгиба

Все о металлорукавах

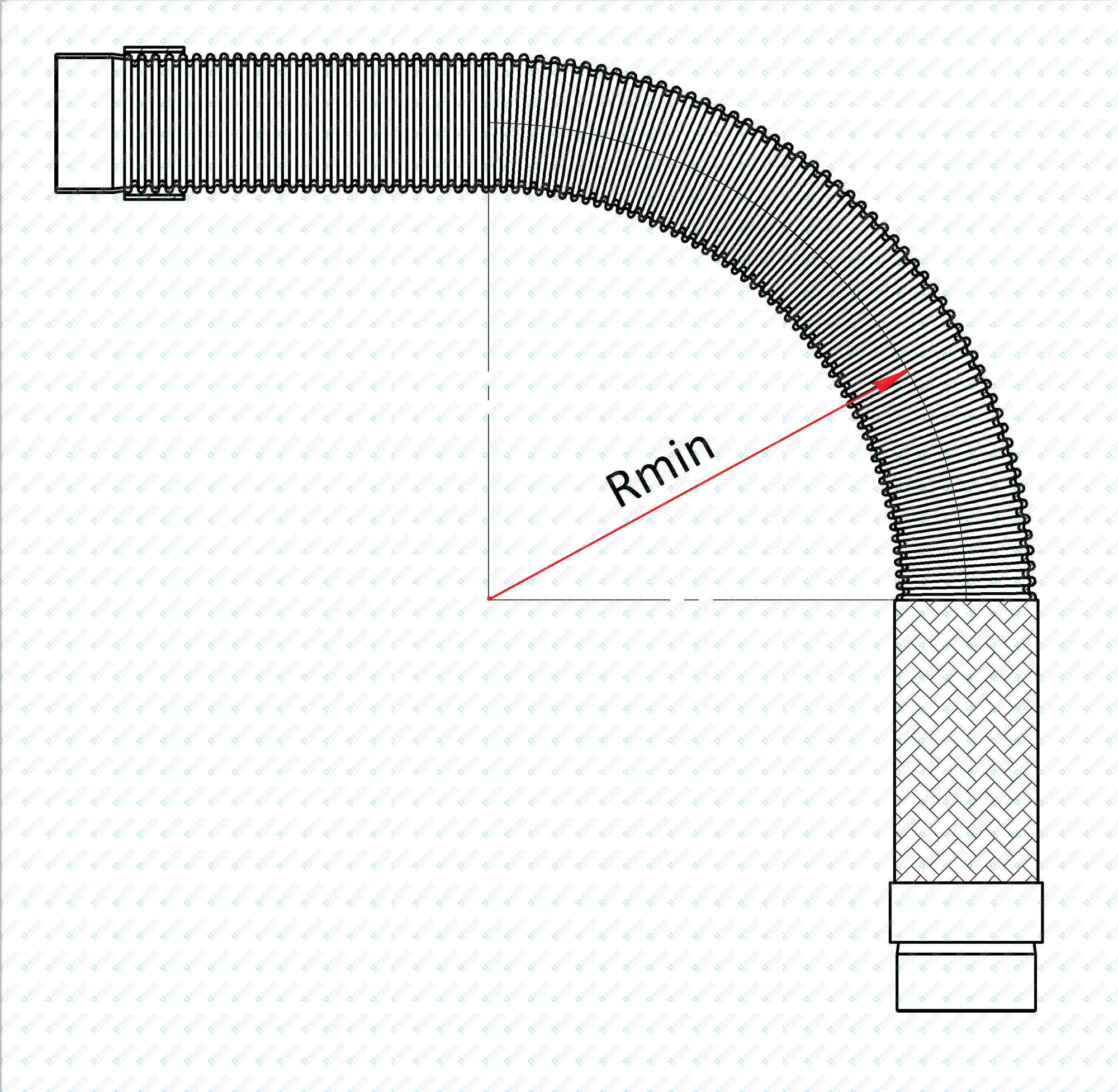

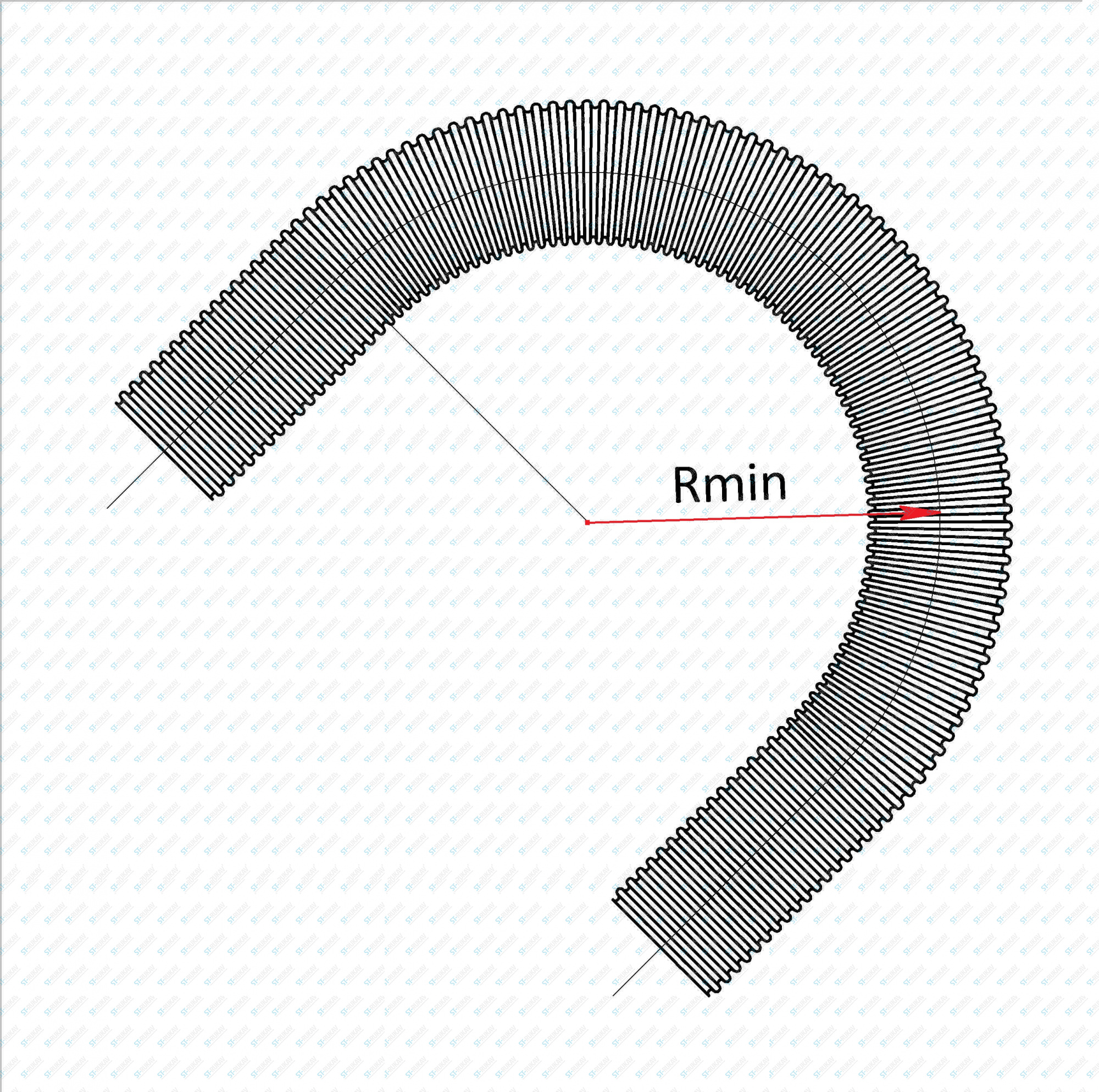

Как определить фактическую величину Rmin для конкретного металлорукава

Для того, чтобы обеспечить долговечность и надёжность работы рукава, необходимо внимательно подходить к его выбору при покупке. Следует выбирать товар с оптимальной длиной, так как превышение/недостаток последней создаёт предпосылки к повреждению МРВД в местах заделки. Следует оставить припуски на участки возле присоединительной арматуры, остающиеся нейтральными (при работе они не изгибаются). Согласно рекомендациям производителей, длина подобных участков увязывается с DN. Отношение номинального диаметра к минимальной длине рассматриваемого участка выглядит следующим образом:

(6-16) – 5.0 DN;
(20-50) - 4.0DN;
(80-100) - 3.0 DN;
(125-150) - 2.5 DN;
(200-250) - 2.0 DN.

Не рекомендуется допускать изгиб МРВД с радиусами меньше следующих значений:

5 DN – для рукавов, рассчитанных на эксплуатацию при давлении перемещаемой среды ≤10 МПа;
10 DN – для рукавов, применяемых на ответственных участках;
12 DN – для рукавов. Работающих под давлением, превышающим 10 МПа.

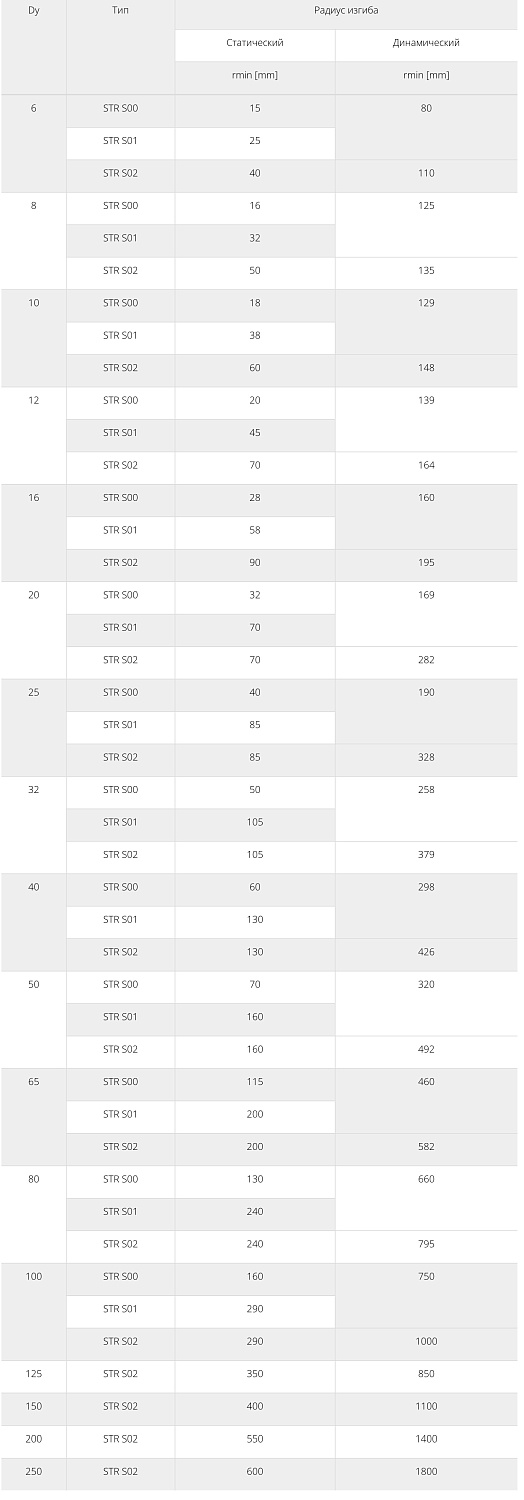

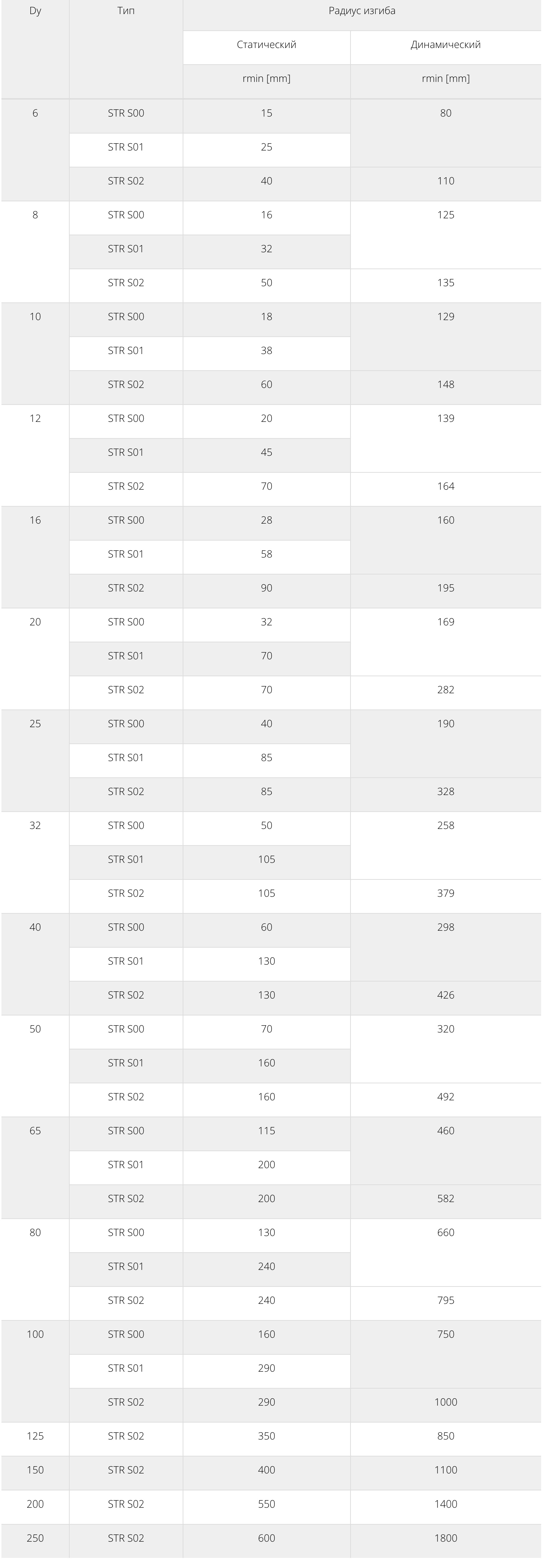

Ниже, для удобства заказчика, приведена справочная таблица для продукции данной серии.

Представитель отдела по работе с клиентами окажет квалифицированную помощь при выборе продукции, наиболее оптимальной для ваших условий эксплуатации.

Dy	Тип	Радиус изгиба
		Статический	Динамический
		rmin [mm]	rmin [mm]
6	STR S00	15	80
	STR S01	25	80
	STR S02	40	110
8	STR S00	16	125
	STR S01	32	125
	STR S02	50	135
10	STR S00	18	129
	STR S01	38	129
	STR S02	60	148
12	STR S00	20	139
	STR S01	45	139
	STR S02	70	164
16	STR S00	28	160
	STR S01	58	160
	STR S02	90	195
20	STR S00	32	169
	STR S01	70	169
	STR S02	70	282
25	STR S00	40	190
	STR S01	85	190
	STR S02	85	328
32	STR S00	50	258
	STR S01	105	258
	STR S02	105	379
40	STR S00	60	298
	STR S01	130	298
	STR S02	130	426
50	STR S00	70	320
	STR S01	160	320
	STR S02	160	492
65	STR S00	115	460
	STR S01	200	460
	STR S02	200	582
80	STR S00	130	660
	STR S01	240	660
	STR S02	240	795
100	STR S00	160	750
	STR S01	290	750
	STR S02	290	1000
125	STR S02	350	850
150	STR S02	400	1100
200	STR S02	550	1400
250	STR S02	600	1800
