Компенсаторы для систем отопления и водоснабжения - надежность и защита трубопроводов
Компенсаторы являются неотъемлемыми элементами современных систем водоснабжения и отопления. Их главная задача — защита труб от деформации и повреждений, что в итоге позволяет снизить расходы на техническое обслуживание, повысить комфорт эксплуатации и уменьшить уровень шума в системе.
Общая классификация компенсаторов
В зависимости от типа системы и условий эксплуатации, компенсаторы могут быть:
- Резиновыми;
- Металлическими;
- Комбинированными;
- Распределяющими.
Выбор конкретного типа зависит от технических параметров и принципов работы системы.
Конструктивные особенности компенсаторов

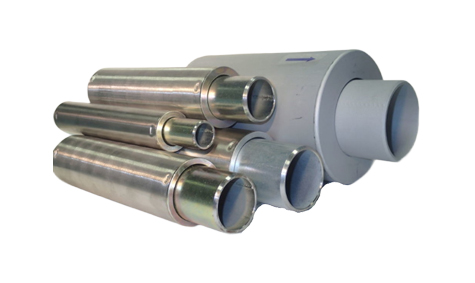

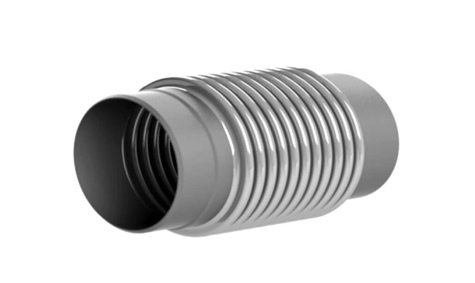

Компенсатор, предназначенные для систем отопления, представляют собой высокотехнологичные устройства, в основе которых лежит многослойный сильфон. Для обеспечения долговечности и надежности конструкция включает:
- Внутренний защитный экран;
- Наружный стальной кожух;
- Два патрубка из оцинкованной стали с различными типами крепежных элементов;
- Специальные ограничители, которые предотвращают смещение сильфона, а также защищают его витки от чрезмерного растяжения или сжатия.
Основное назначение
Главные функции компенсаторов в системе:
- Компенсация деформацийтруб, возникающих при перепадах температуры теплоносителя.
- Снижение вибрационных нагрузокна трубопровод и оборудование.
- Предотвращение разгерметизациисистемы при внешних механических воздействиях или подвижках грунта/строения.
Благодаря этим свойствам, компенсаторы незаменимы при проектировании и строительстве систем отопления, горячего и холодного водоснабжения. Особенно широко они применяются при монтаже стояков в многоэтажных жилых домах.
Преимущества и область применения
Ключевое преимущество компенсаторов — возможность их приварки непосредственно в трубопровод, что ускоряет и упрощает монтаж. Оборудование эффективно гасит вибрации и нивелирует температурные изменения длины труб. Сильфон, сжимаясь и разжимаясь, принимает на себя все нагрузки, сохраняя трубопровод в статичном и безопасном состоянии.
Установка производится на прямолинейных участках между неподвижными опорами. Важно избегать монтажа вблизи изгибов труб. Если требуется установка нескольких компенсаторов, их размещают на равном удалении друг от друга, ориентируясь на расчётную величину осевого хода (сжатия).
Данный тип сильфонных устройств применяется в вертикальных трубопроводах для поглощения продольных перемещений, вызванных перепадами температур. Открытие и закрытие сильфона напрямую компенсирует расширение и сжатие материала, гарантируя безаварийную эксплуатацию.
Расчёт и необходимость установки
В линиях отопления с параметрами теплоносителя 90/70 °C удлинение трубы на каждом этаже составляет примерно 3 мм. В 7-этажных зданиях (высотой около 21 м) суммарное расширение может быть компенсировано за счёт естественных поворотов (колен) и вентиляционных отверстий. Однако в зданиях высотой более 7 этажей (свыше 21 м) требуется принудительная компенсация. В таких случаях сильфонные компенсаторы монтируют через каждые 30 метров (каждые 10 этажей).
Технические характеристики соединений:
- Типы присоединения:Резьба или патрубки под сварку.
- Номинальные диаметры:
- Резьба: от 1/2" до 2".
- Под сварку: от DN15 до DN200.
- Рабочие параметры:Давление PN 16, температура от -80 до +110 °C.
Конструктивные особенности и преимущества
Компенсаторы новой серии разработаны специально для многоэтажного строительства. Они компенсируют осевые перемещения, возникающие из-за колебаний температуры внешней среды и транспортируемой жидкости, а также перепадов давления. Рабочим элементом является сильфон из нержавеющей стали, который сжимается или растягивается в пределах паспортной компенсирующей способности, предохраняя трубы от разрушения.
При проектировании учитывались требования международных стандартов, специфика локального применения и условия эксплуатации. Современные технологии позволили создать изделия с большим ресурсом, компактными габаритами и надёжной конструкцией.
Особое внимание уделено дизайну, так как монтаж часто производится в жилых и офисных помещениях. Высокое качество обработки патрубков и кожуха позволяет не использовать декоративные короба — компенсаторы не портят интерьер. Кроме того, оптимизация материалов и технологий производства обеспечила конкурентную цену, которая остаётся стабильной даже при экономических колебаниях благодаря наличию складских запасов.
Роль опор в системах с компенсаторами
Эффективная работа компенсаторов невозможна без правильно спроектированных опорных конструкций.
- Неподвижные опоры - фиксируют положение трубопровода и разделяют его на отдельные участки, в границах которых работает конкретный компенсатор. От их расстановки зависит величина напряжений и деформаций. Они делятся на лобовые, щитовые и хомутовые, а также на промежуточные (воспринимают усилия с двух сторон) и концевые (с одной стороны). Опоры, не воспринимающие реакции внутреннего давления, называются разгруженными; воспринимающие — неразгруженными.
- Направляющие опоры - обеспечивают строго осевое перемещение трубы при её расширении или сжатии, направляя деформацию строго в компенсатор и предотвращая перекосы и защемления.
Компания ООО «ПрофРукав» поставляет надежные компенсаторы для систем отопления и водоснабжения. Мы предлагаем оборудование, которое гарантирует эффективную и безаварийную эксплуатацию ваших трубопроводных систем на долгие годы.
| Условное обозначение | Номинальный диаметр | Номинальное давление | Размеры | |||
| DN | РN | dr | s | D | L | |
| мм mm | Бар bar | мм mm | мм mm | мм mm | мм mm | |
| DEK multilayer Мод.3 15-16-50 | 15 | 16 | 21,3 | 2,8 | 47 | 310 |
| DEK multilayer Мод.3 20-16-50 | 20 | 16 | 26,8 | 2,8 | 47 | 310 |
| DEK multilayer Мод.3 25-16-50 | 25 | 16 | 33,5 | 3,2 | 54 | 310 |
| DEK multilayer Мод.3 32-16-50 | 32 | 16 | 42,3 | 3,2 | 63,7 | 295 |
| DEK multilayer Мод.3 40-16-50 | 40 | 16 | 48 | 3,5 | 72,4 | 295 |
| DEK multilayer Мод.3 50-16-50 | 50 | 16 | 57 | 3,5 | 83,6 | 295 |
| Осевая компенсирующая способность | Расчетный вес | Расчетная жёсткость | Расчетная эффективная площадь | |
| Δ | ±λ | Сλ | Sэф | |
| мм mm | мм mm | кг kg | Н/мм N/mm | см2 cm2 |
| 50 | -40;+10 | 1,0 | 12,85 | 8,3 |
| 50 | -40;+10 | 1,0 | 12,85 | 8,3 |
| 50 | -40;+10 | 1,5 | 10,25 | 11,61 |
| 50 | -40;+10 | 1,7 | 17,8 | 17,1 |
| 50 | -40;+10 | 2,2 | 25,1 | 22,82 |
| 50 | -40;+10 | 2,5 | 26,3 | 34,52 |
1. Возможны варианты с другими техническими параметрами.
2. Расчетный вес компенсатора может отличаться от фактического.
3. Расчетная жёсткость компенсатора может отличаться от фактической.
4. Компенсаторы DEK multilayer-H Мод.3 (патрубки из нержавеющей стали) обладают аналогичными характеристиками.
